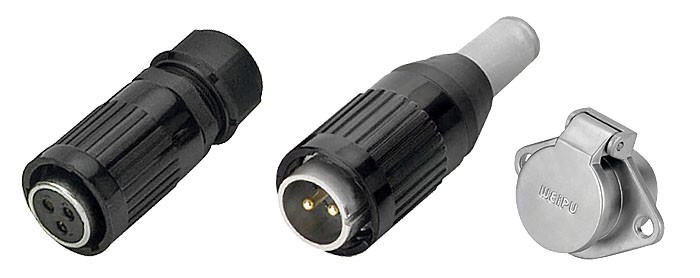

Разъемы Weipu серии WP (IP44 - IP45)

Эта серия нашла широкое применение в системах освещения и системах для подачи питания в медицинском и сварочном оборудовании. Она обладает отличной эргономикой и высокими показателями надежности благодаря органичному сочетанию металлического корпуса и пластиковой накидной гайки с байонетным замком, что обеспечивает быстрое подключение. В комплекте с панельными разъемами поставляется удобная подпружиненая крышка, которая автоматически закрывает гнездо при отключении (размыкании) вилки.

Тип соединения

Байонет

Материал корпуса Нейлон 66/ Цинковый сплав
Материал изолятора   Полифениленсульфид, макс. температура 260 °С (ПФС, PPS)
Материал контакта Бронза с золотым напылением
Монтаж на кабель Пайка: для контактов Ø1, 2, 3 мм
Обжим: для контактов Ø3 мм
Винт: для контактов Ø1, 1,5, 2,5 мм
  Количество циклов сочленения   500
Температурный диапазон -40°C ~ +85°C



WP - серия

 20 мм   Байонет   2-12

 Data Sheets

Подбор аналогов

Полный каталог Weipu Connectors



Типы / Размеры:

Гнездо на блок

WP20

Разъем на кабель

WP20

Размеры (Детально):



WP20 (IP44-IP55)



  • Ø кабеля: 3-12 мм
  • Монтаж на кабель: Пайка, обжим, винт
  • Количество контактов: 2-12
