Роз'єми Huber+Suhner серії QN

Каталог "RF Coaxial connectors".

Каталог "RF Components".

Каталог "RF Connectors guide".

Каталог  "RF product portfolio. Cables, connectors, assemblies".

Розділ "RF Connectors" на сайті Huber+Suhner

Data Sheets

Параметричний пошук



Коаксіальні з'єднувачі HUBER+SUHNER серії QN мають хвильовий опір до 50 Ом. Діапазон їх робочих частот становить до 11 ГГц, в залежності від типу самого з'єднувача та типу кабелю. У той же час більшість з'єднувачів QN оптимізовані за втратами на відбивання і розраховані на частоти до 6 ГГц. В основі інтерфейсу серії лежать габаритні параметри з'єднувача типу N, але, замість різьблення, застосований механізм зчленування типу Snap-lock.

Інтерфейс з'єднувача QN дуже близький за своїми характеристиками до інтерфейсу з'єднувача N. При цьому він полегшує та прискорює процес встановлення надійних з'єднань, допомагаючи замовникам економити значний час на монтажі систем. З'єднувач QN забезпечує набагато більшу, порівняно з N, щільність компонування – це обумовлено відсутністю необхідності використовувати динамометричний ключ для затягування стяжної муфти. Крім того, зовнішні розміри з'єднувача QN менші, ніж у N, в результаті чого з ним можуть використовуватися навіть фланці розміру TNC.

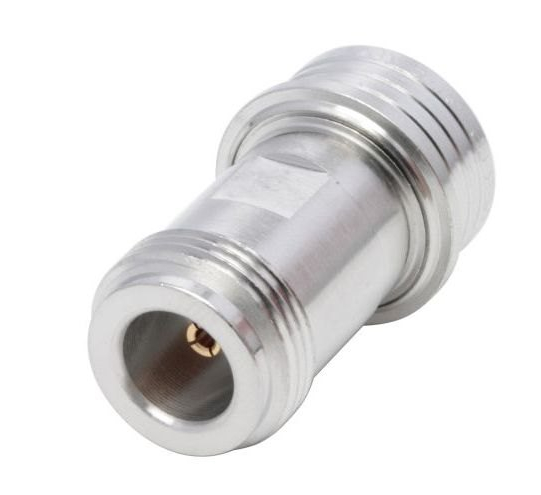

Зовнішній вигляд

Наpdf

Опис

11_QN-50-3-1/133_NE

Вилка пряма для гнучкого кабеля
ENVIROFLEX_142
RG_223_/U
RG_142_B/U

11_QN-50-3-4/133_NE

Вилка пряма для гнучкого кабеля
ENVIROFLEX_400
RG_400_/U

11_QN-50-3-2/133_NE

Вилка пряма для гнучкого кабеля
RG_58_C/U
G_03232
GX_03272-04

11_QN-50-3-3/113_NE

Вилка пряма для напівжорсткого кабеля
SUCOFORM_141
EZ_141_TP_M17
MULTIFLEX_141

11_QN-50-7-1/133_NE

Вилка пряма для гнучкого кабеля
RG_214_/U
RG_214_HIFLEX
GX_07272_D-04

11_QN-50-7-2/133_NE

Вилка пряма для гнучкого кабеля
ENVIROFLEX_393
RG_393_/U

11_QN-50-7-8/133_NH

Вилка пряма для гнучкого кабеля
S_07272_B-05
SPUMA_400-FR
LMR-400

11_QN-50-7-8/133_NE

Вилка пряма для гнучкого кабеля
S_07272_B-05
SPUMA_400-FR
LMR-400

11_QN-50-7-3/133_NE

Вилка пряма для гнучкого кабеля
RG_213_/U
GX_07272

16_QN-50-3-1/133_NE

Вилка кутова для гнучкого кабеля
ENVIROFLEX_400
RG_400_/U
ENVIROFLEX_142

16_QN-50-3-2/133_NE

Вилка кутова для гнучкого кабеля
RG_58_C/U
G_03232
GX_03272-04

16_QN-50-3-3/13-_NE

Вилка кутова для напівжорсткого кабеля
SUCOFORM_141
EZ_141_TP_M17
MULTIFLEX_141
EZ_141

16_QN-50-4-1/133_NE

Вилка кутова для гнучкого кабеля
S_04262_D
LL142(Harbour)

16_QN-50-7-1/133_NE

Вилка кутова для гнучкого кабеля
ENVIROFLEX_393
RG_393_/U
RG_214_/U
GX_07272_D-04

16_QN-50-7-5/133_NH

Вилка кутова для гнучкого кабеля
S_07272_B-05
SPUMA_400-FR
LMR-400

16_QN-50-7-5/133_NE

Вилка кутова для гнучкого кабеля
S_07272_B-05
SPUMA_400-FR
LMR-400

16_QN-50-7-2/133_NE

Вилка кутова для гнучкого кабеля
RG_213_/U
GX_07272

22_QN-50-0-1/133_NE

Розетка прохідна, з пресовою посадкою

22_QN-50-0-1/133_NY

Розетка прохідна, з пресовою посадкою

23_QN-50-0-1/133_NE

Пряма фланцева панельна розетка

23_QN-50-0-1/133_NY

Пряма фланцева панельна розетка

24_QN-50-3-1/133_NE

Розетка приборно-кабельна
для гнучкого кабеля
ENVIROFLEX_142
RG_223_/U
RG_142_B/U

24_QN-50-1-1/133_NY

Розетка приборно-кабельна прохідна

24_QN-50-3-2/133_NE

Розетка приборно-кабельна для гнучкого кабеля
RG_58_C/U
G_03232
GX_03272-04

24_QN-50-3-3/13-_NE

Розетка приборно-кабельна для напівжорсткого кабеля
SUCOFORM_141
EZ_141_AL_TP_M17
MULTIFLEX_141

24_QN-50-7-1/133_NE

Розетка приборно-кабельна для гнучкого кабеля
ENVIROFLEX_393
RG_393_/U

24_QN-50-7-2/133_NE

Розетка приборно-кабельна для гнучкого кабеля
RG_214_/U
RG_214_HIFLEX
GX_07272_D-04

24_QN-50-7-3/133_NE

Розетка приборно-кабельна для гнучкого кабеля
RG_213_/U
GX_07272

92_QN-50-0-8/131_NE

Розетка для встановлення з краю друкованої плати
