Роз'єми Würth Elektronik серії SMB (MIL-STD-348)

Каталог WE Coaxial Connectors Line Design Guide



Серія WR-SMB PCB THT/SMT для монтажу на друковану плату

Data Sheet



Конфігурація

   Креслення     Монтаж

Гніздовий прямий

 PDF THT

 Штирьовий прямий

PDF

  THT

Гніздовий кутовий

 PDF THT

Штирьовий кутовий

 PDF THT



Характеристики:

  • Інтерфейс: MIL-STD-348;
  • Гарантованих циклів з'єднання: 500 (мін.);
  • Імпеданс: 50 Ом;
  • Опір ізоляції: 1000 МОм (мін.);
  • Витримувана напруга: 1000 Vrms (мін.);
  • Покриття: нікель, золото;
  • З`єднання: защіпка.

Сфера застосування:

  • Мережі та комунікації;
  • Радіочастотне та вимірювальне обладнання;
  • Промислові та спец. застосування;
  • Обладнання та телекомунікаційні пристрої.



Вигляд

 Код  Data ­Sheet   Робоча температура

 Товщина плати,

мінімальна (мм)

 f

 Тип монтажного

з'єднання

Центральний

 контакт, мм Ø
 61611042121502  СПЕЦ від –65 °C  до +165 °C

2.5

  DC~4 GHz  THT 0.96
61612042121504 СПЕЦ від –65 °C  до +165 °C

2.5

 DC~4 GHz THT 0.96



61612102121405



 СПЕЦ від –65 °C  до +165 °C

 –

 DC~4 GHz SMT 0.96

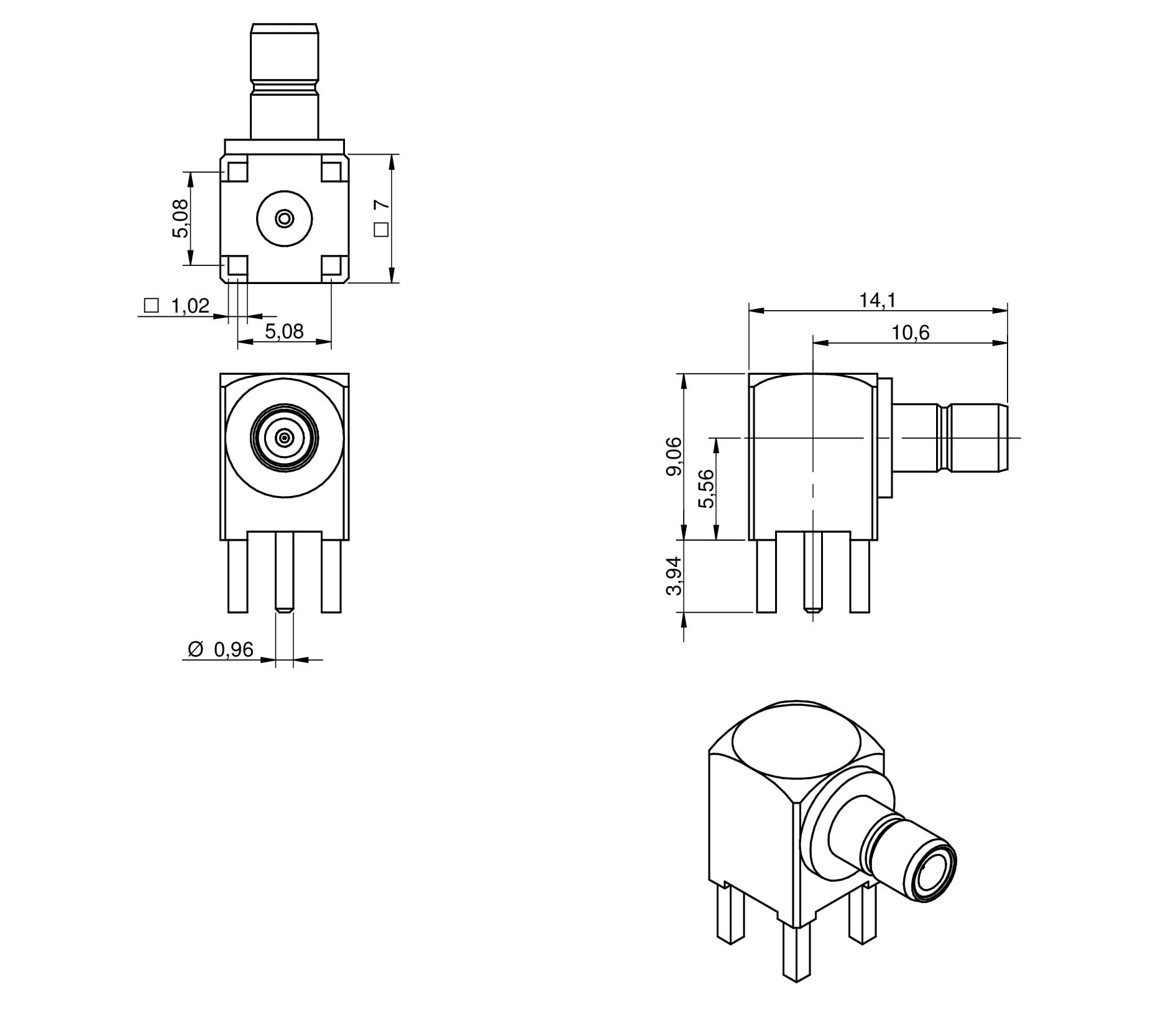

61611002121501 СПЕЦ від –65 °C  до +165 °C

2.5

 DC~4 GHz THT 0.96

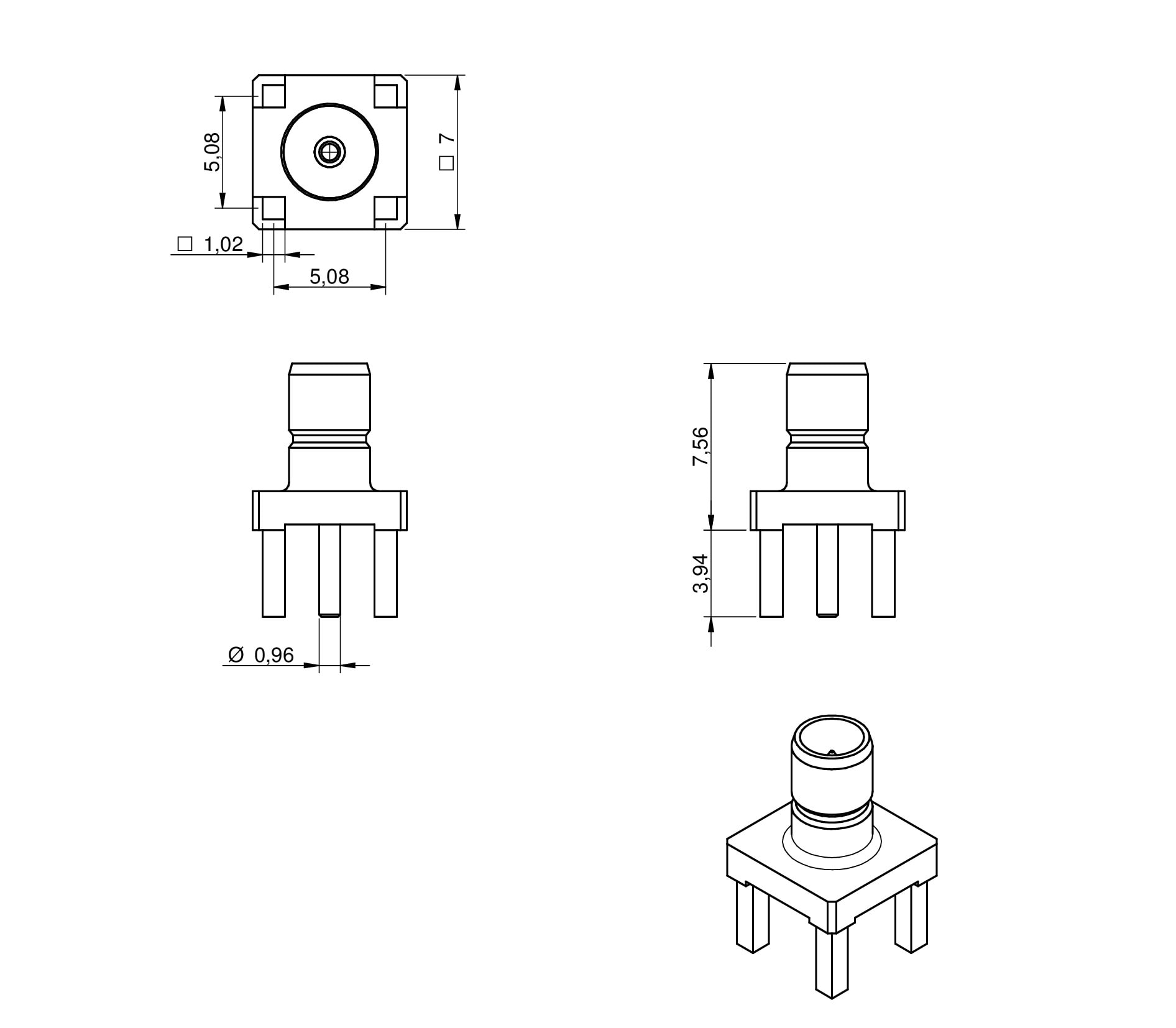

61612002121503 СПЕЦ від –65 °C  до +165 °C 2.5 DC~4 GHz THT 0.96

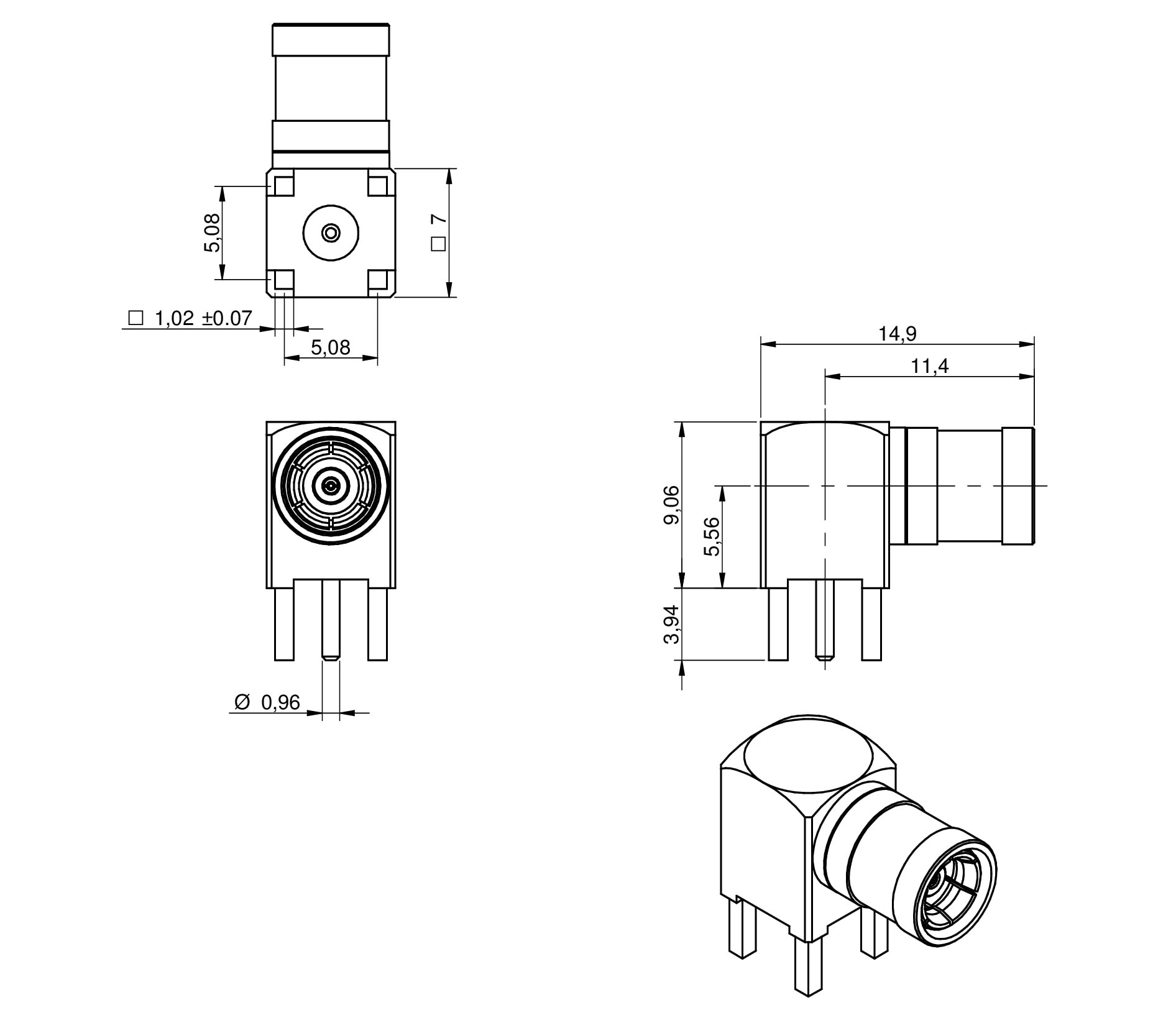

61613002111501 СПЕЦ від –65 °C  до +165 °C 2.5 DC~4 GHz THT 0.96

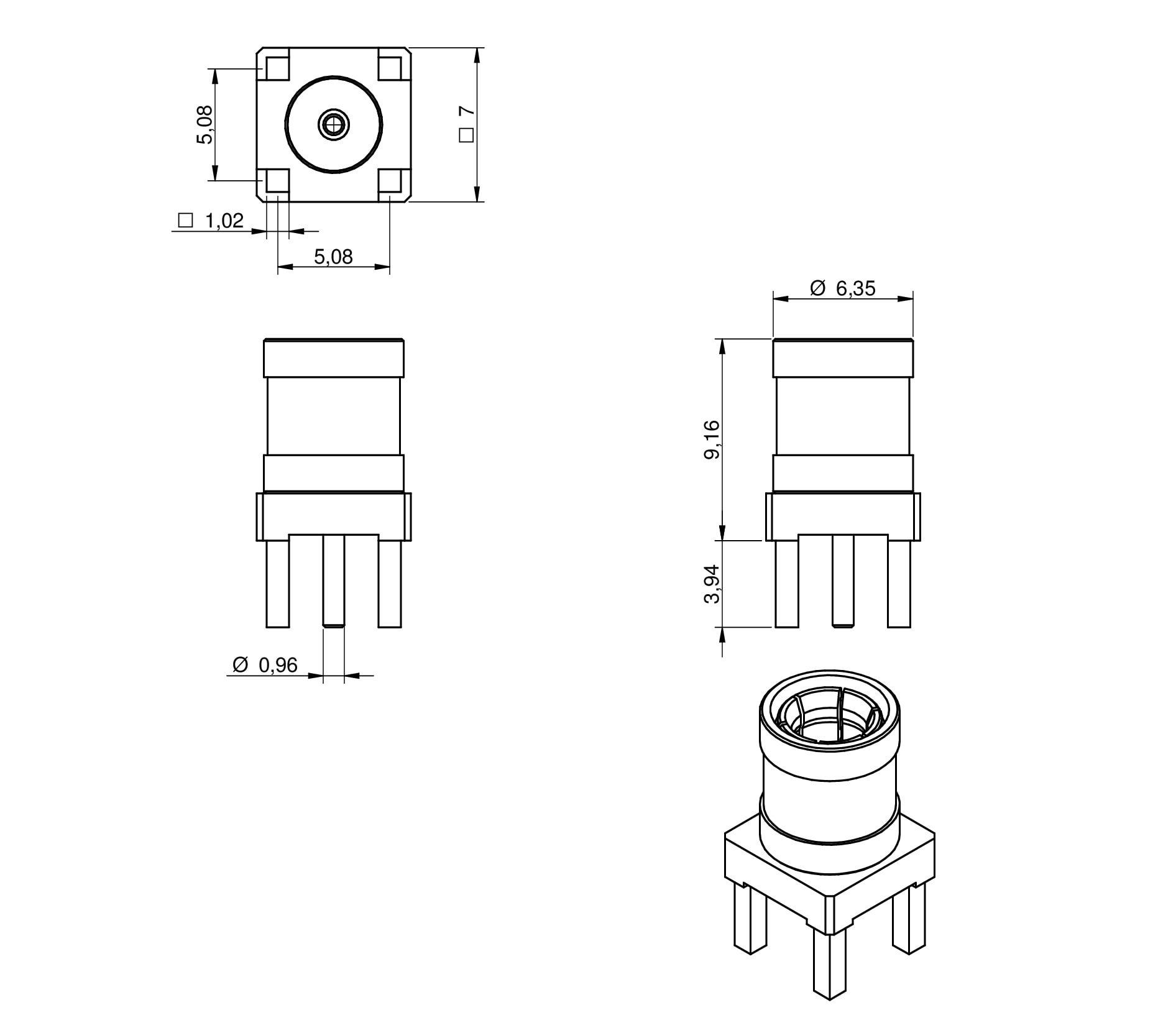

61614002111503 СПЕЦ від –65 °C  до +165 °C 2.5 DC~4 GHz THT 0.96



Серія WR-SMB PCB End Launch для монтажу на край друкованої плати

Data Sheet



   Конфігурація

   Креслення     Монтаж

Гніздовий прямий

PDF

  Край друкованої плати



Характеристики:

  • Інтерфейс: MIL-STD-348;
  • Гарантованих циклів з'єднання: 500 (мін.);
  • Імпеданс: 50 Ом;
  • Опір ізоляції: 1000 МОм (мін.);
  • Витримувана напруга: 1000 Vrms (мін.);
  • Покриття: нікель, золото;
  • З`єднання: защіпка.

Сфера застосування:

  • Мережі та комунікації;
  • Радіочастотне та вимірювальне обладнання;
  • Промислові та спец. застосування;
  • Обладнання та телекомунікаційні пристрої.



Вигляд

 Код  Data ­Sheet   f   Контакт, мм Ø

Робоча

температура

 Товщина друкованої

плати, мм

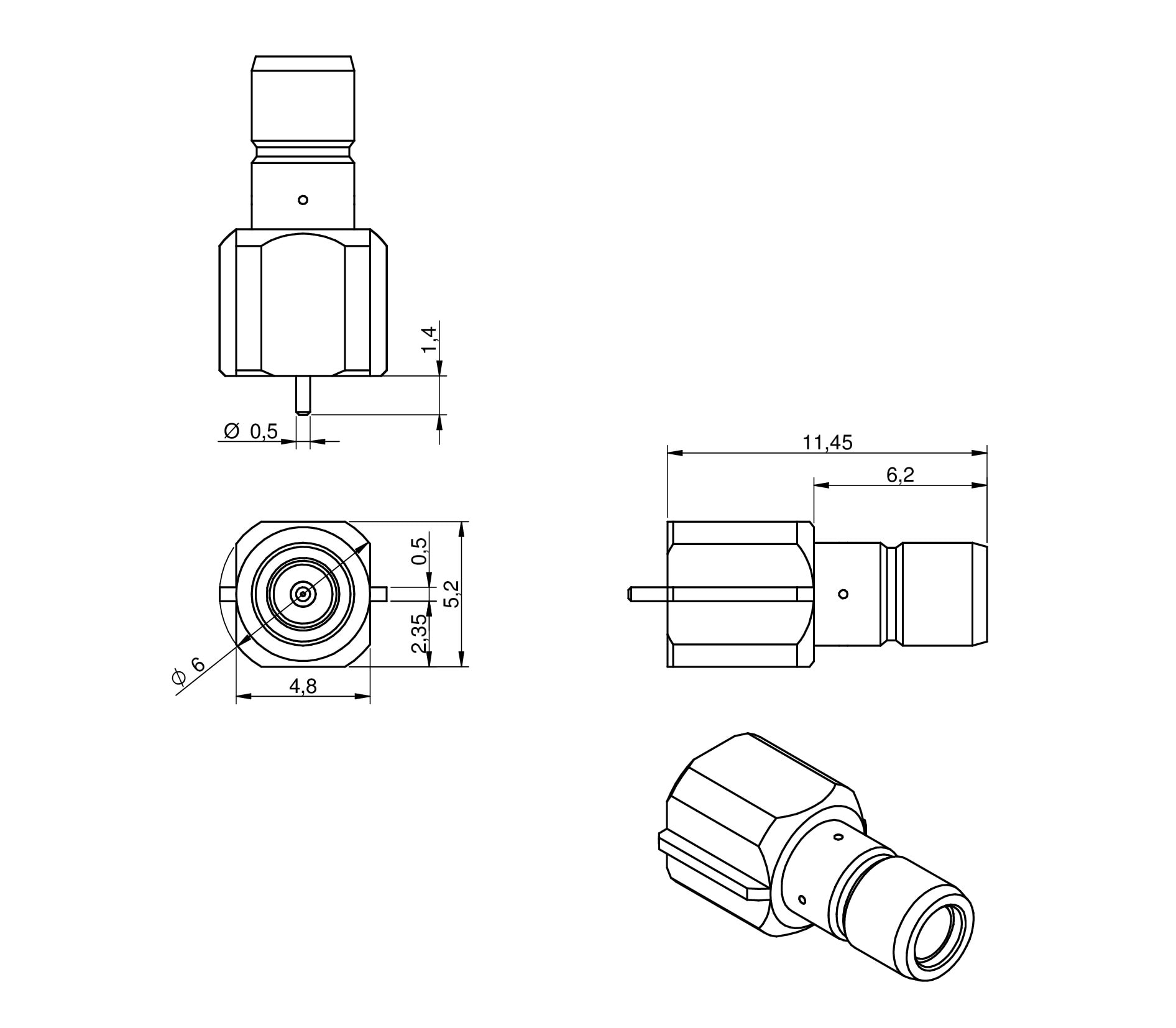

 61612202121306  СПЕЦ  DC~4 ГГц  0.05  від –65  до +165 °C  1.6



Серія WR-SMB Cable Connectors для монтажу на кабель

Data Sheet



 Конфігурація

   Креслення     Монтаж

Гніздовий прямий

 PDF Обжим

 Гніздовий (ущільнений) прямий

PDF

  Обжим

 Гніздовий кутовий

PDF

 Обжим

  Штирьовий кутовий

PDF

 Обжим



Характеристики:

  • Інтерфейс: MIL-STD-348;
  • Гарантованих циклів з'єднання: 500;
  • Імпеданс: 50 Ом;
  • Опір ізоляції: 5000 МОм (мін.);
  • Витримувана напруга: 750 Vrms (мін.);
  • З'єднання: защіпка.

Сфера застосування:

  • Мережі та комунікації;
  • Радіочастотне та вимірювальне обладнання;
  • Промислові та спец. застосування;
  • Електронні споживачі та пристрої.



Вигляд

 Код  Data ­Sheet   Мануал

 Товщина плати,

 мінімальна (мм)

 		 Кабель f

 Тип монтажного

з'єднання

Центральний

 контакт, мм Ø

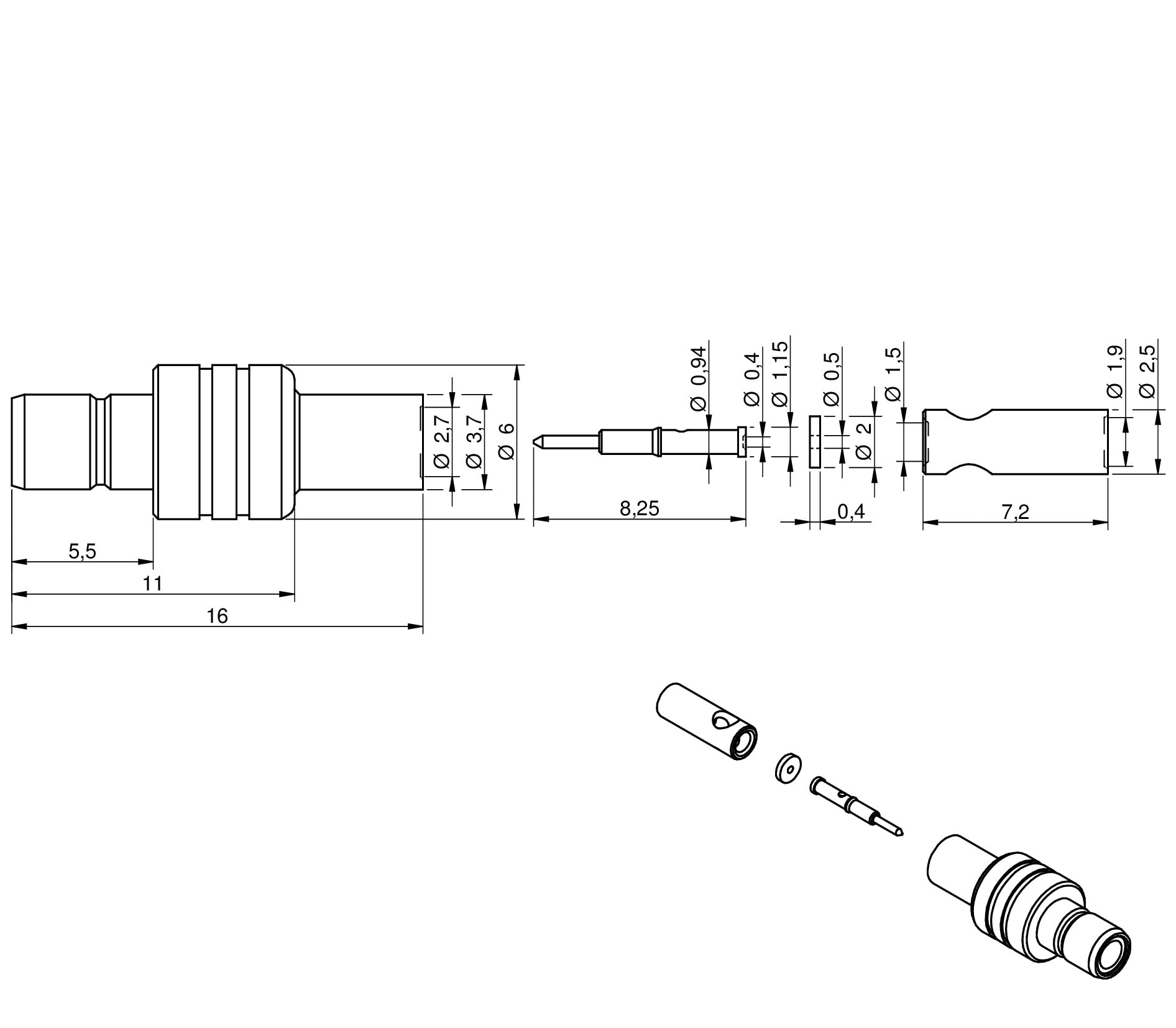

 61626021210420  СПЕЦ PDF –

RG178/RG196

  DC~3 GHz  Обжим 0.4
61626021210320 СПЕЦ PDF –

 RG174/RG316/RG188



 DC~4 GHz Обжим 0.6
61626021210620 СПЕЦ PDF –

RG316

Double Braid

 DC~4 GHz Обжим 0,6
61626421210420 СПЕЦ PDF 2.5 RG178/RG196 DC~3 GHz Обжим 0,4
61626421210320 СПЕЦ PDF 2.5

RG174/RG316/RG188

 DC~4 GHz Обжим 0,6

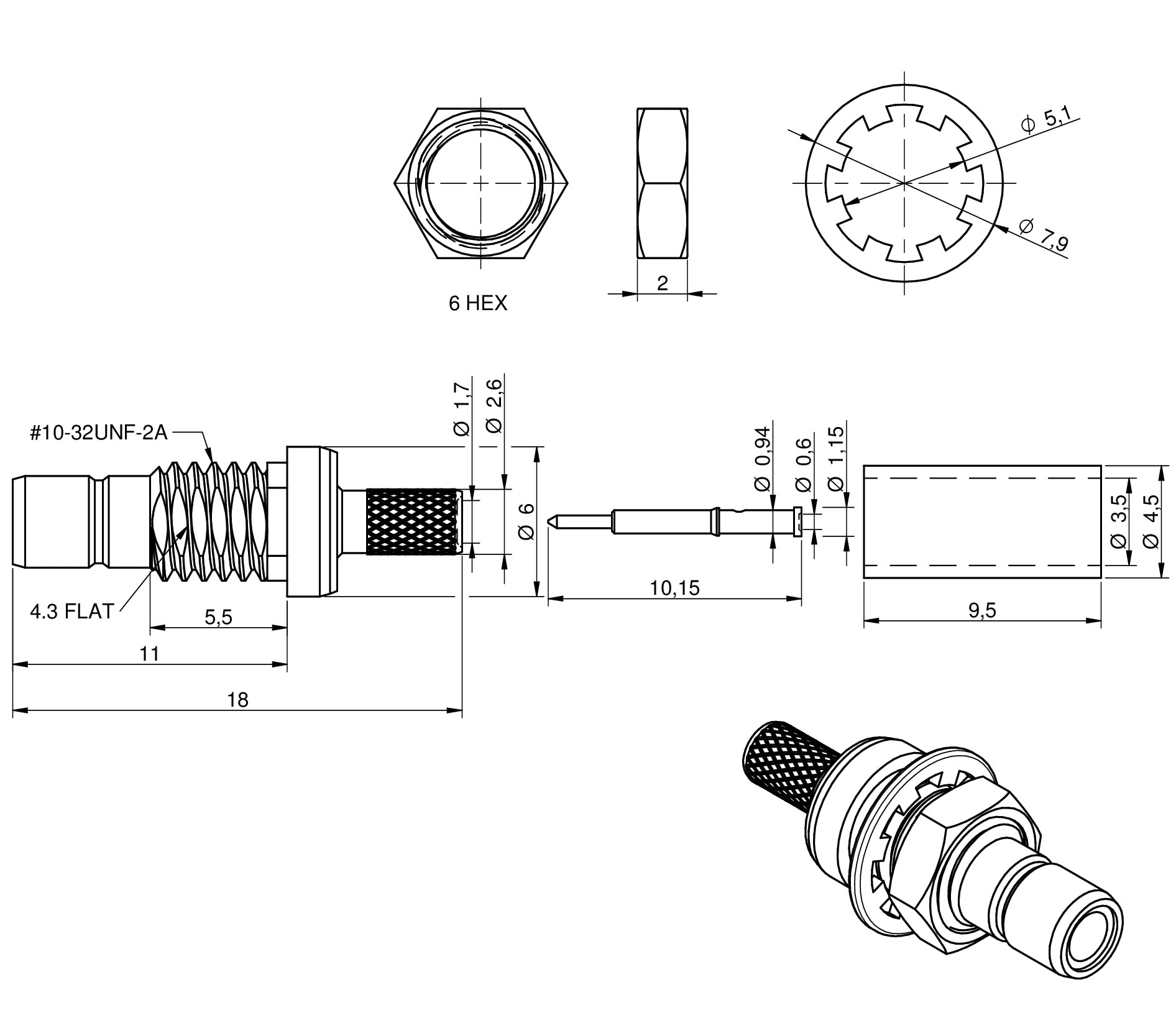

 61626421210620 СПЕЦ PDF 2.5

RG316

Double Braid

 DC~4 GHz Обжим 0,6

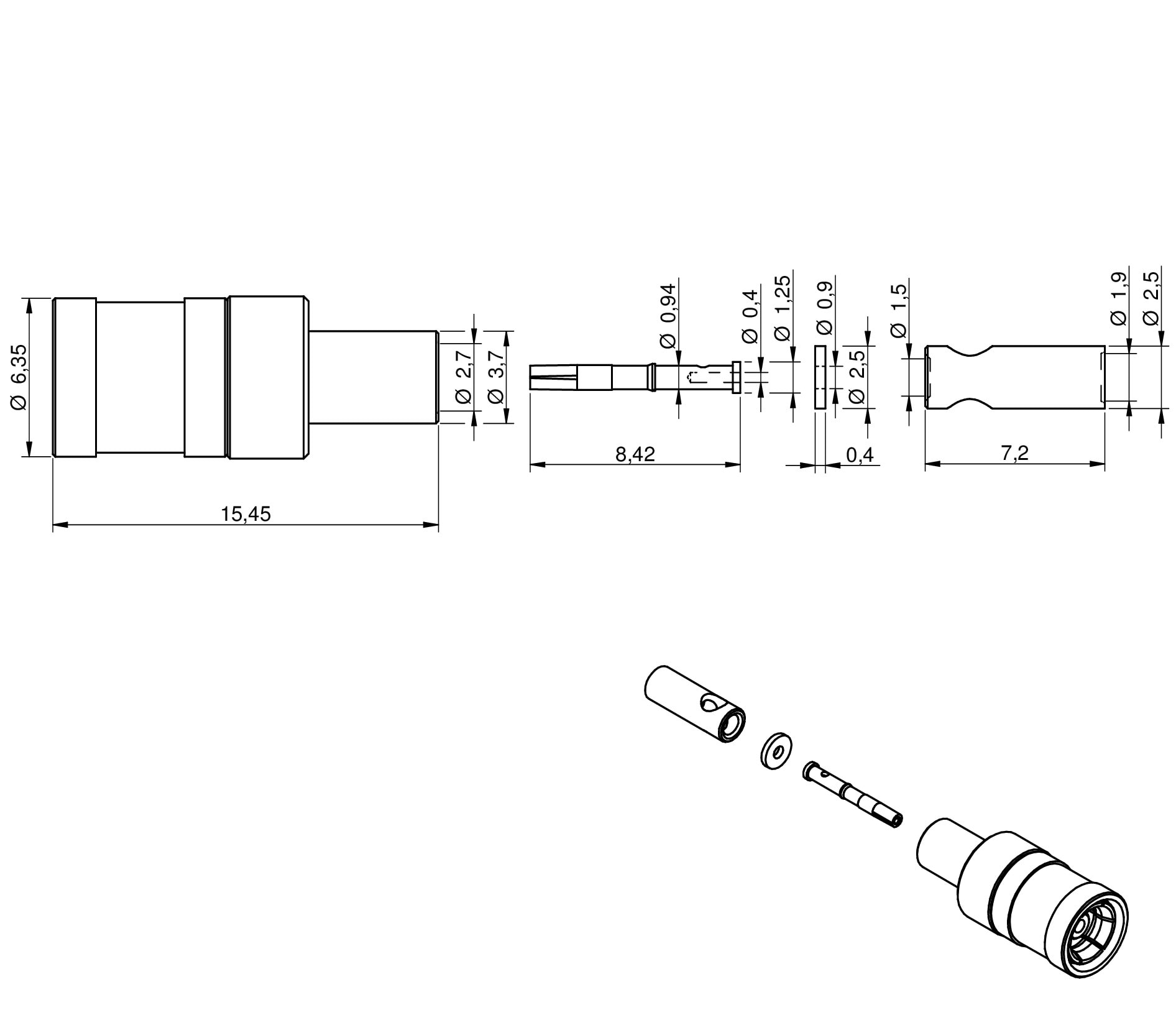

61646021110420 СПЕЦ PDF – RG178/RG196 DC~3 GHz Обжим 0.4
61646021110320 СПЕЦ PDF –

RG174/RG316/RG188

 DC~4 GHz Обжим 0.6
61646021110620 СПЕЦ PDF –

RG316

Double Braid

 DC~4 GHz Обжим 0.6
61636021110420 СПЕЦ PDF –

RG178/RG196

 DC~3 GHz Обжим –
61636021110320 СПЕЦ PDF –

RG174/RG316/RG188

 DC~4 GHz Обжим –

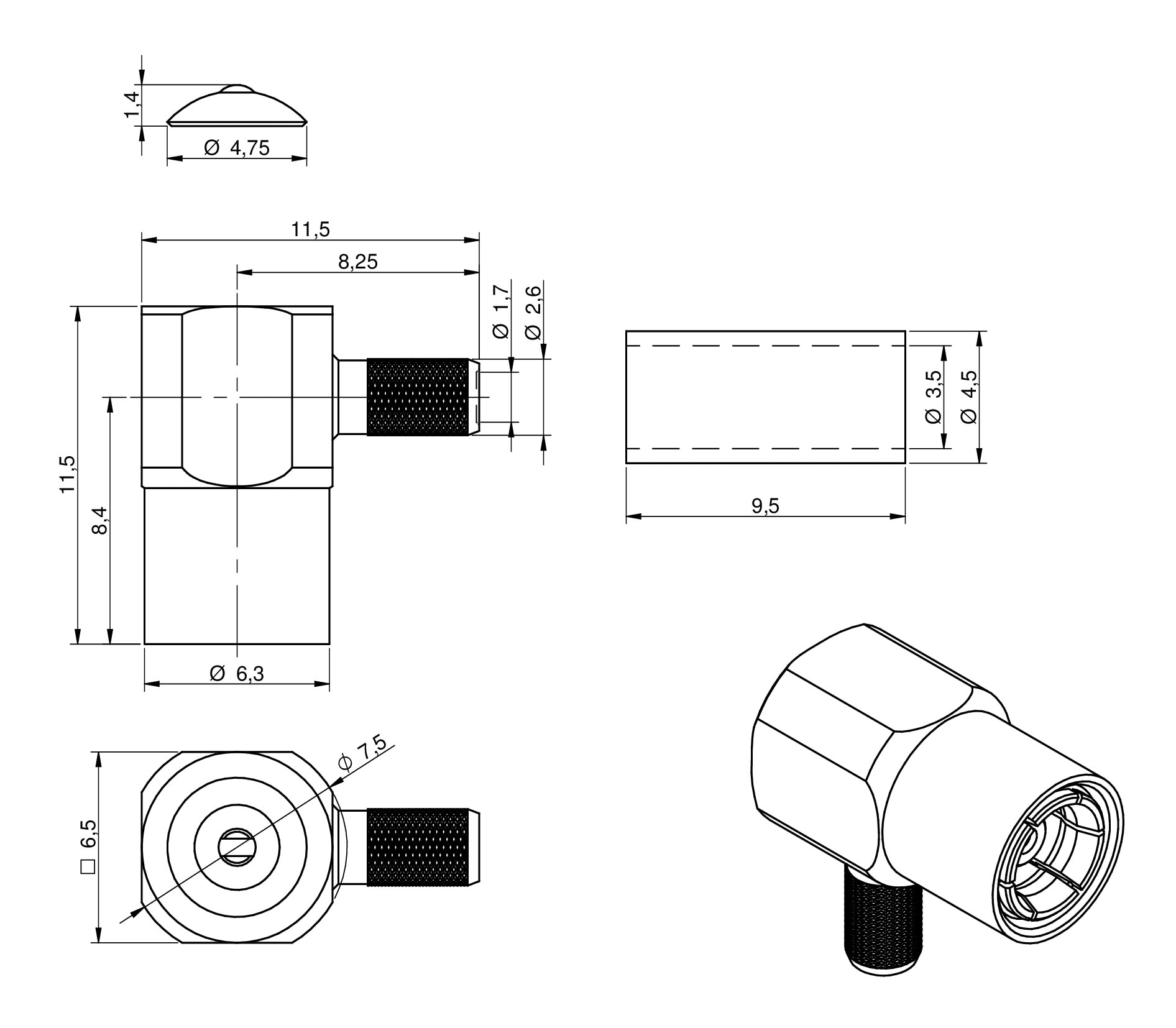

61636021110620 СПЕЦ PDF –

RG316

Double Braid

 DC~4 GHz Обжим –
