Роз'єми Würth Elektronik N-типу (IP67)

Каталог WE Coaxial Connectors Line Design Guide

З'єднувачі для друкованих плат WR-NTYPE N PCB Connectors

Data Sheet

Характеристики:

• Інтерфейс: MIL-STD-348;
• Покриття: нікель/золото;
• Гарантованих циклів з'єднання: 500;
• Імпеданс: 50 Ом;
• Ступінь захисту: IP67;
• Сполучення: гвинт (рекомендується використовувати динамометричний ключ).

Сфера застосування:

• Мережі та комунікації;
• Радіочастотне та вимірювальне обладнання;
• Промислові та спец. застосування;
• Обладнання високої потужності;
• Зовнішнє (Outdoor) або вологе середовище.

Вигляд	Код	Data ­Sheet	Захист	f	Контакт, мм Ø	Робоча температура	Монтаж

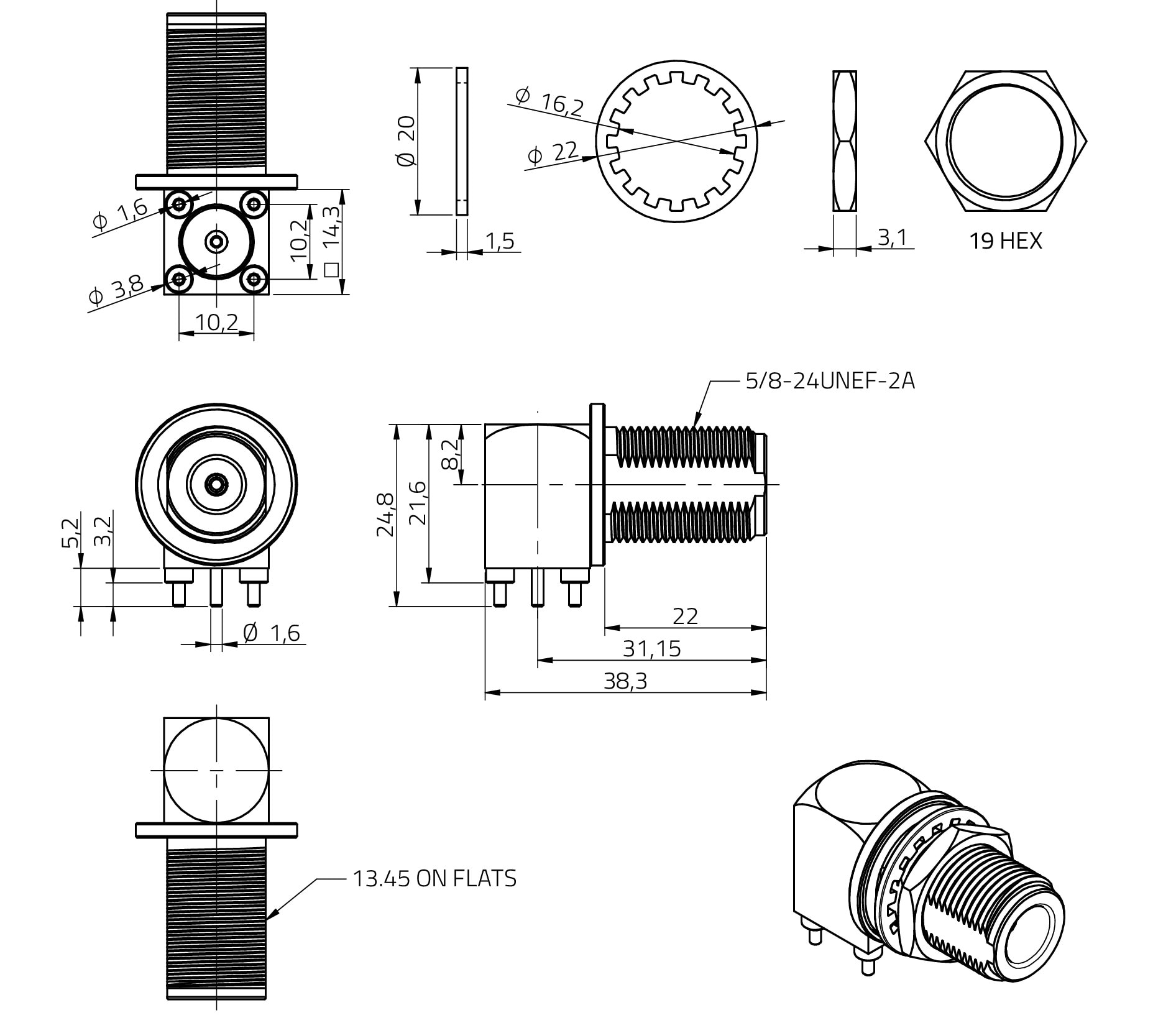

	60411052241502	СПЕЦ	IP67	DC~4 ГГц	1.6	від –65  до +165 °C	THT

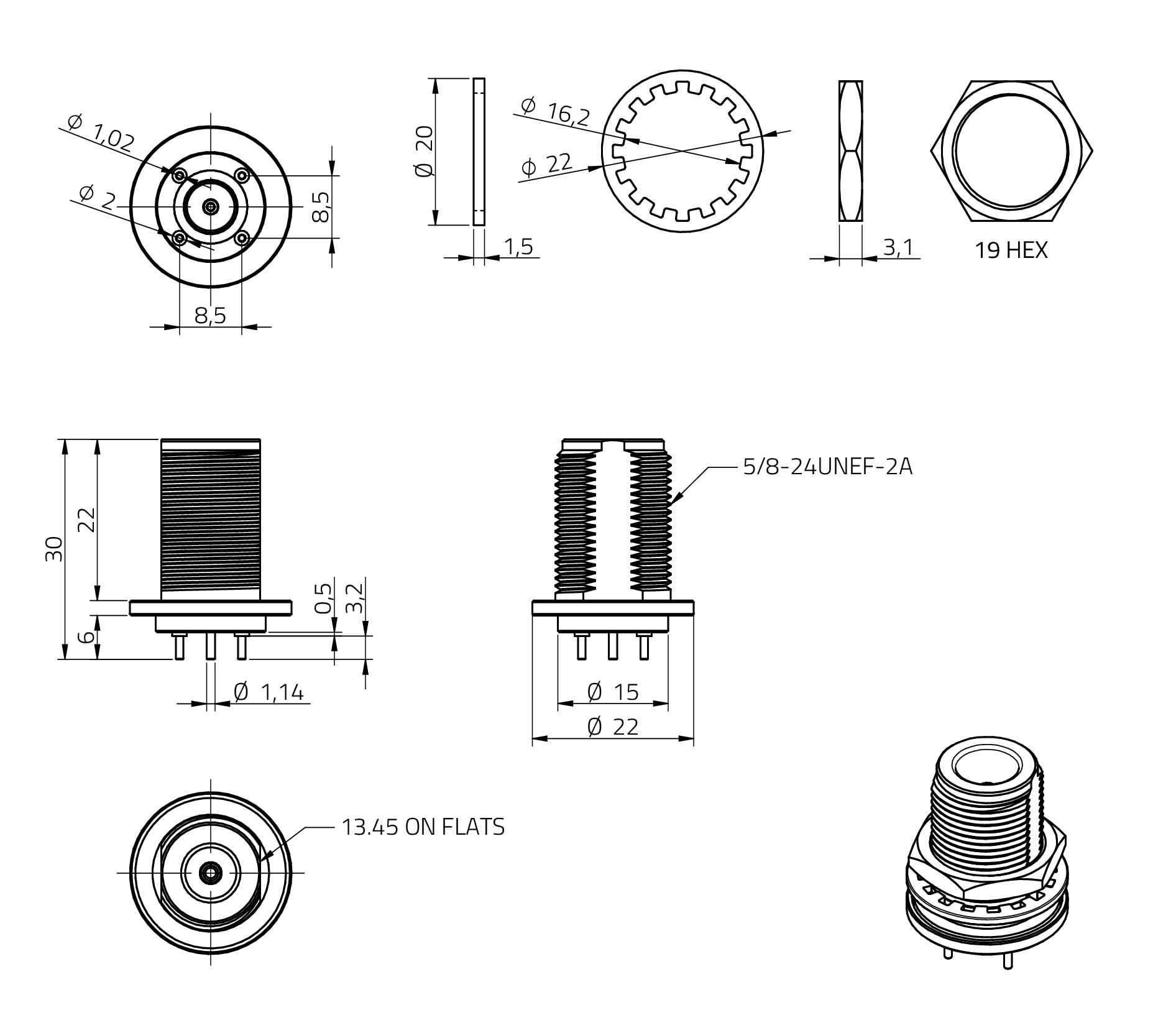

	60412052241504	СПEЦ	IP67	DC~6 ГГц	1.14	від –65  до +165 °C	THT
	60411042241501	СПЕЦ	–	DC~4 ГГц	1.6	від –65  до +165 °C	THT
	60412042241503	СПЕЦ	–	DC~6 ГГц	1.14	від –65  до +165 °C	THT

З'єднувачі WR-NTYPE N Type Panel Connectors для монтажу на панель з фланцем та 4 отвори

Data Sheet

Характеристики:

• Інтерфейс: MIL-STD-348;
• Покриття: нікель/золото;
• Гарантованих циклів з'єднання: 500;
• Імпеданс: 50 Ом;
• Ступінь захисту: IP67;
• Сполучення: гвинт (рекомендується використовувати динамометричний ключ).

Сфера застосування:

• Мережі та комунікації;
• Радіочастотне та вимірювальне обладнання;
• Промислові та спец. застосування;
• Обладнання високої потужності;
• Зовнішнє (Outdoor) або вологе середовище.

Вигляд	Код	Data ­Sheet	Захист	f	Контакт, мм Ø	Робоча температура	Монтаж
	60412522241506	СПЕЦ	IP67	DC~6 ГГц	3	від –65  до +165 °C	фланець з 4 отворами

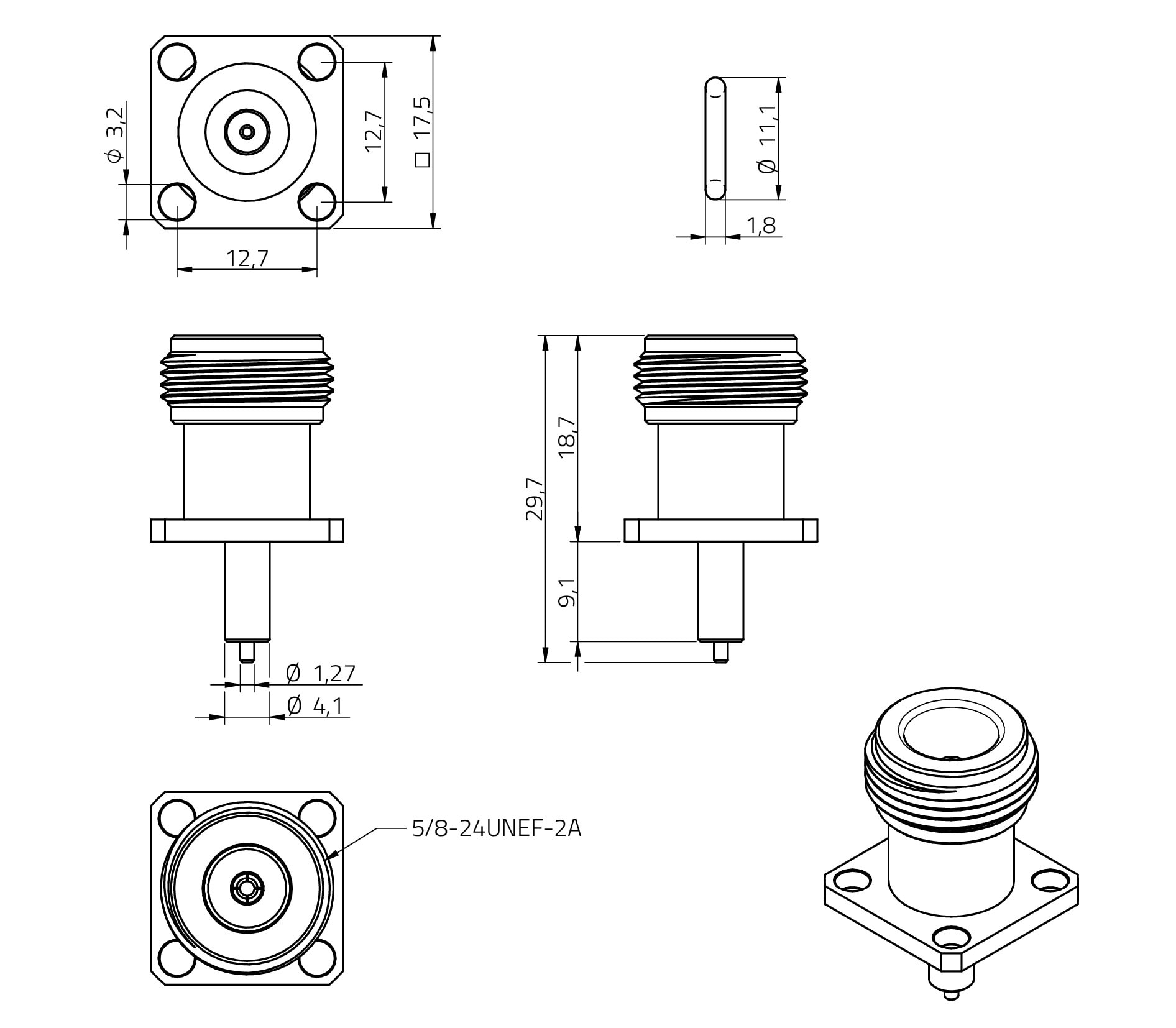

	60412422241505	СПEЦ	–	DC~6 ГГц	1.27	від –65  до +165 °C	фланець з 4 отворамb

З'єднувачі WR-NTYPE N Type Cable Connectors для монтажу на кабель

Data Sheet

Характеристики:

• Інтерфейс: MIL-STD-348;
• Покриття: нікель/золото;
• Гарантованих циклів з'єднання: 500;
• Імпеданс: 50 Ом;
• Ступінь захисту: IP67;
• Сполучення: гвинт (рекомендується використовувати динамометричний ключ).

Сфера застосування:

• Мережі та комунікації;
• Радіочастотне та вимірювальне обладнання;
• Промислові та спец. застосування;
• Обладнання високої потужності;
• Зовнішнє (Outdoor) або вологе середовище.

Вигляд	Код	Data Sheet	Мануал	Захист	Марка кабелю	Тип кабелю	f	Тип монтажного з'єднання	Центральний контакт, Ø мм

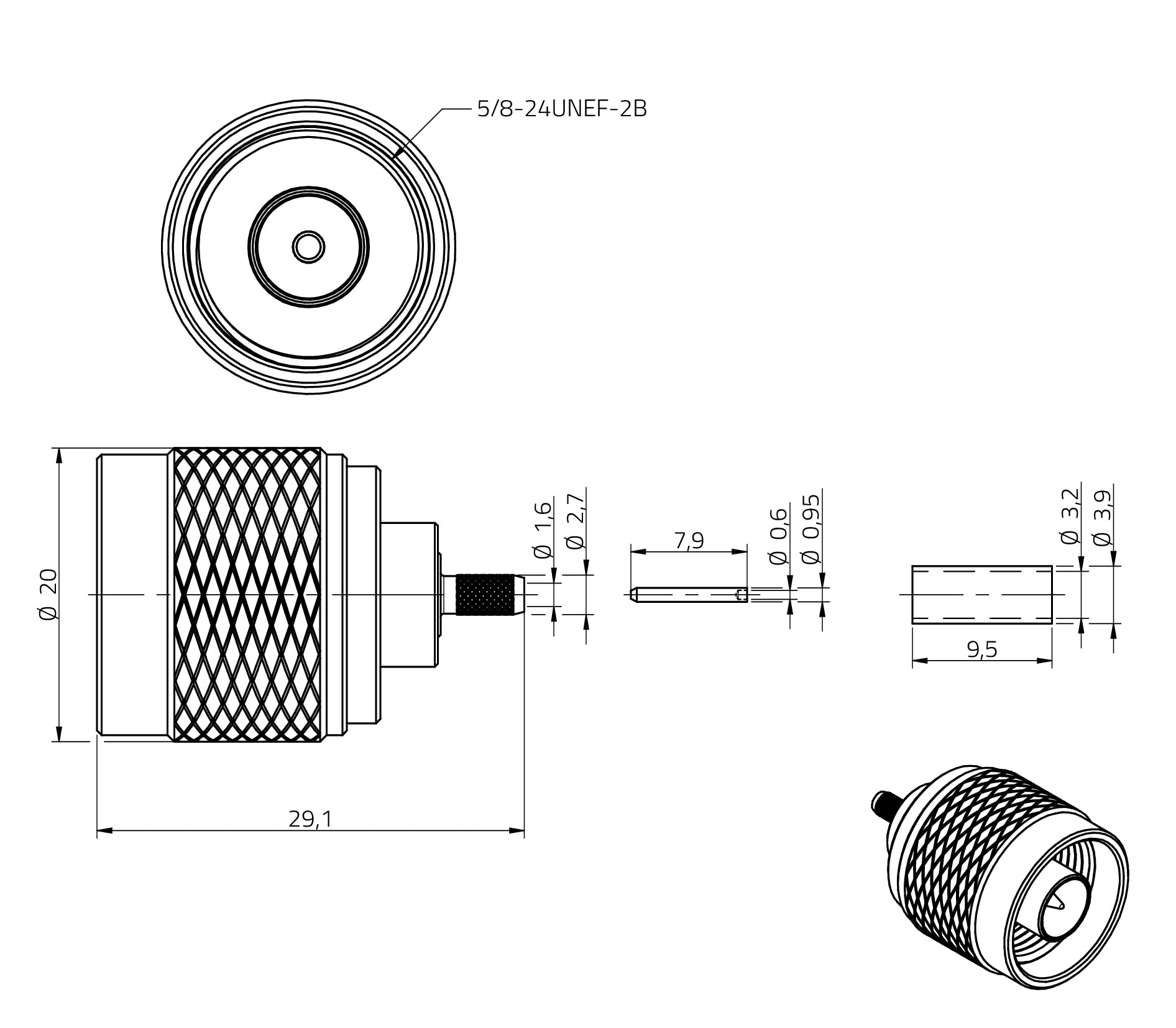

	60445022210321	СПЕЦ	PDF	–	RG174/188/316	Гнучкий	DC~6 ГГц	обжим	0,6
	60446022210121	СПЕЦ	PDF	–	RG58/141/Low Loss195	Гнучкий	DC~6 ГГц	обжим	1,05
	60446022211121	СПЕЦ	PDF	–	RG142/223/400	Гнучкий	DC~6 ГГц	обжим	1,1
	60446022211521	СПЕЦ	PDF	–	Low Loss200	Гнучкий	DC~6 ГГц	обжим	1,2
	60449022210721	СПЕЦ	PDF	–	RG402/.141	Гнучкий / Hand-Formable	DC~11 ГГц	пайка	1,05

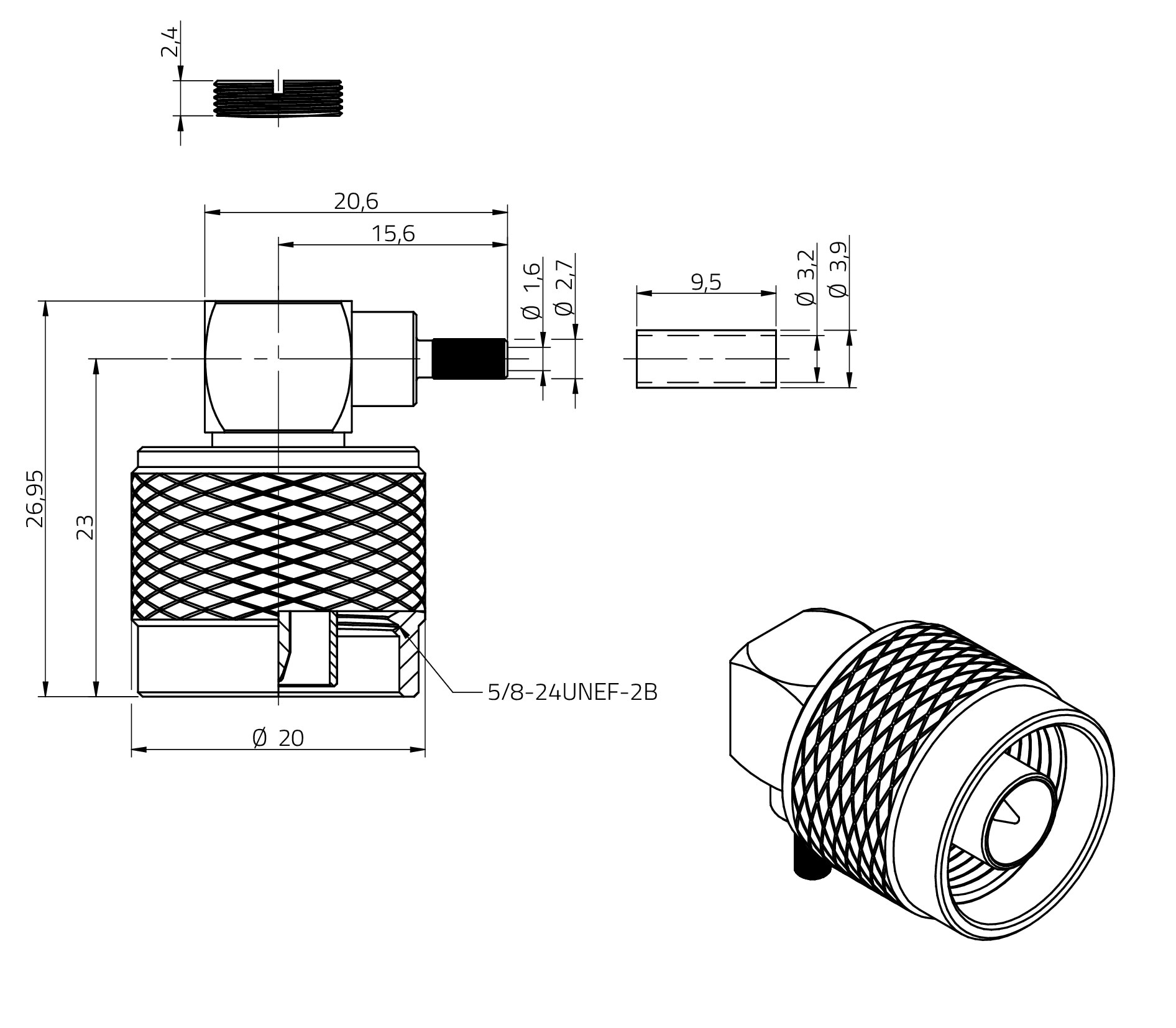

	60436022210321	СПЕЦ	PDF	–	RG174/188/316	Гнучкий	DC~6 ГГц	обжим	–
	60436022210121	СПЕЦ	PDF	–	RG58/141/Low Loss195	Гнучкий	DC~6 ГГц	обжим	–
	60436022211121	СПЕЦ	PDF	–	RG142/223/400	Гнучкі	DC~6 ГГц	обжим	–
	60436022211521	СПЕЦ	PDF	–	Low Loss200	Гнучкий	DC~6 ГГц	обжим	–
	60439022210721	СПЕЦ	PDF	–	RG402/.141	Гнучкий / Hand-Formable	DC~11 ГГц	пайка	–

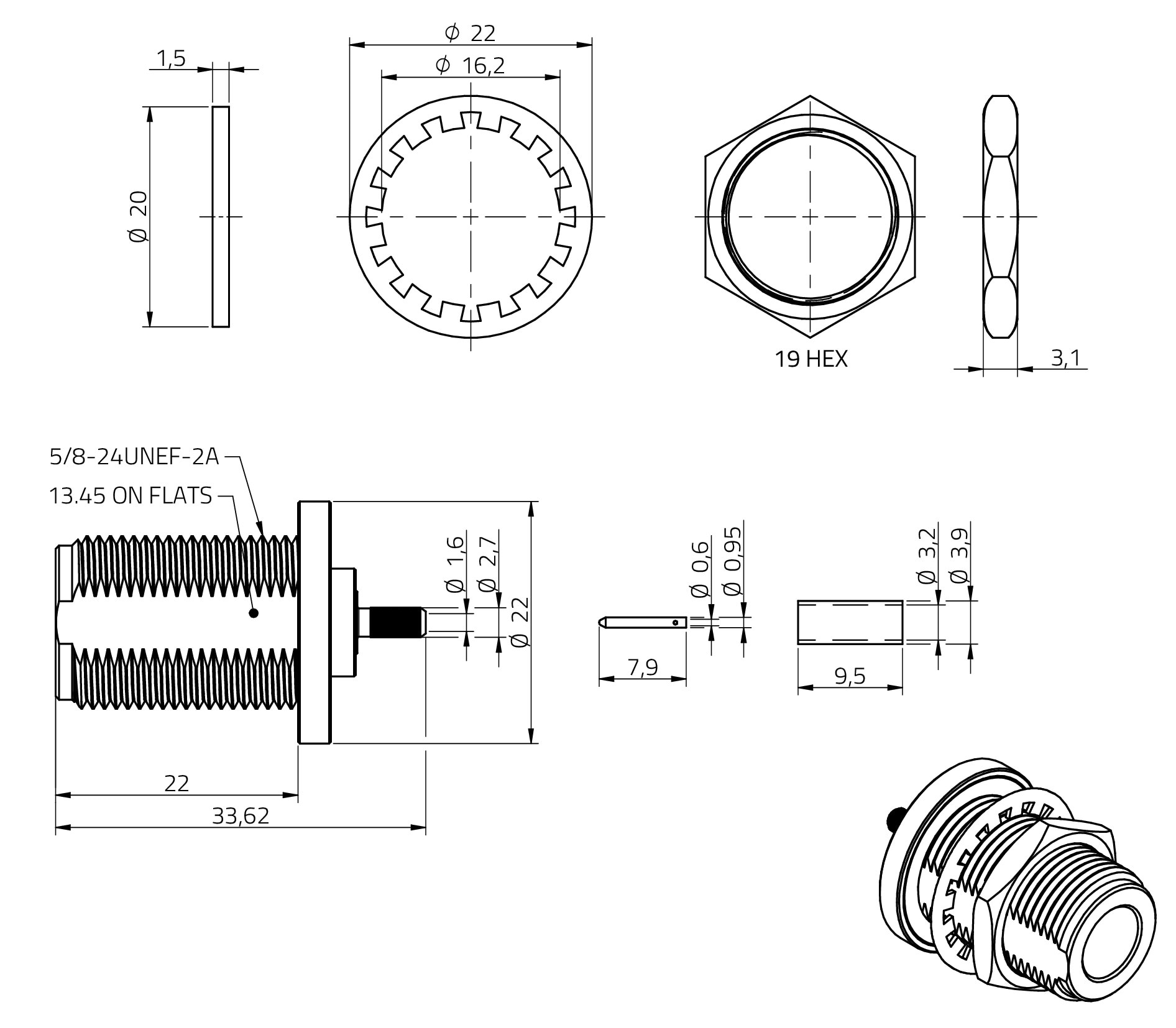

	60425522510320	СПЕЦ	PDF	IP67	RG174/188/316	Гнучкий	DC~6 ГГц	обжим	0,6
	60425522510420	СПЕЦ	PDF	IP67	RG178/RG196	Гнучкий	DC~3 ГГц	обжим	0,4
	60425522512120	СПЕЦ	PDF	IP67	1,13	Гнучкий	DC~6 ГГц	обжим	0,4
	60425522512220	СПЕЦ	PDF	IP67	1,32	Гнучкий	DC~6 ГГц	обжим	0,4
	60425522512320	СПЕЦ	PDF	IP67	1,37	Гнучкий	DC~6 ГГц	обжим	0,4
	60426522410120	СПЕЦ	PDF	IP67	RG58/141/Low Loss195	Гнучкий	DC~6 ГГц	обжим	1,05
	60426522411520	СПЕЦ	PDF	IP67	Low Loss200	Гнучкий	DC~6 ГГц	обжим	1,2
	60426522411120	СПЕЦ	PDF	IP67	RG142/223/400	Гнучкий	DC~6 ГГц	обжим	1,1
	60429522410720	СПЕЦ	PDF	IP67	RG402/.141	Гнучкий /  Hand-Formable	DC~11 ГГц	пайка	1
