Роз'єми Würth Elektronik серії MCX

Каталог WE Coaxial Connectors Line Design Guide

Панельні з'єднувачі WR-MCX NEW!

Конфігурація	Креслення	Монтаж
Гніздовий прямий	PDF	Press-In

Size	Dimensions	Mount
Straight Jack		-
Straight Plug		THT
Right Angle Jack		THT
Right Angle Plug		THT

Конфігурація	Креслення	Монтаж
Гніздовий прямий	PDF	ТНТ
Штирьовий прямий	PDF	THT
Гніздовий кутовий	PDF	THT
Штирьовий кутовий	PDF	THT

Характеристики:

Інтерфейс: IEC 61169-36;
Гарантованих циклів з'єднання: 500;
Імпеданс: 50 Ом;
Опір ізоляції: 5000 МОм (мін.);
Витримувана напруга: 1000 V_rms (мін.);
З`єднання: защіпка.

Сфера застосування:

Мережі та комунікації;
Радіочастотне та вимірювальне обладнання;
Промислові та спец. застосування;
Електронні споживачі та пристрої.

Вигляд	Код	Data Sheet	Товщина панелі_макс(мм)	f	Контакт, мм Ø	Робоча температура	Монтаж
	60612432111512	СПЕЦ	2.6	DC~6 ГГц	1.45	від –55 до +155 °C	–
	60612432111513	СПEЦ	–	DC~6 ГГц	1.2	від –55 до +155 °C	Press-In

Серія WR-MCX Cable Connectors для монтажу на кабель NEW!

	Size	Dimensions
NEW	Straight Jack
NEW	Straight Bulkhead Jack
NEW	Straight Plug
NEW	Right Angle Plug

Конфігурація	Креслення	Монтаж
Гніздовий прямий	PDF	Обжим / Пайка
Гніздовий (ущільнений) прямий	PDF	Обжим / Пайка
Штирьовий прямий	PDF	Обжим / Пайка
Штирьовий кутовий	PDF	Обжим / Пайка

Характеристики:

Інтерфейс: IEC 61169-36;
Гарантованих циклів з'єднання: 500;
Імпеданс: 50 Ом;
Опір ізоляції: 1000 МОм (мін.);
Витримувана напруга: 750 V_rms (мін.);
З`єднання: защіпка.

Сфера застосування:

Мережі та комунікації;
Радіочастотне та вимірювальне обладнання;
Промислові та спец. застосування;
Електронні споживачі та пристрої.

Вигляд	Код	Data Sheet	Мануал	Кабель	Тип кабелю	f	Тип монтажного з'єднання
	60636031210420	СПЕЦ	PDF	RG178/RG196	гнучкий	DC~3 GHz	обжим
	60636031210320	СПЕЦ	PDF	RG174/RG316/RG188	гнучкий	DC~6 GHz	обжим
	60636031210620	СПЕЦ	PDF	RG316 Double Braid	гнучкий	DC~6 GHz	обжим

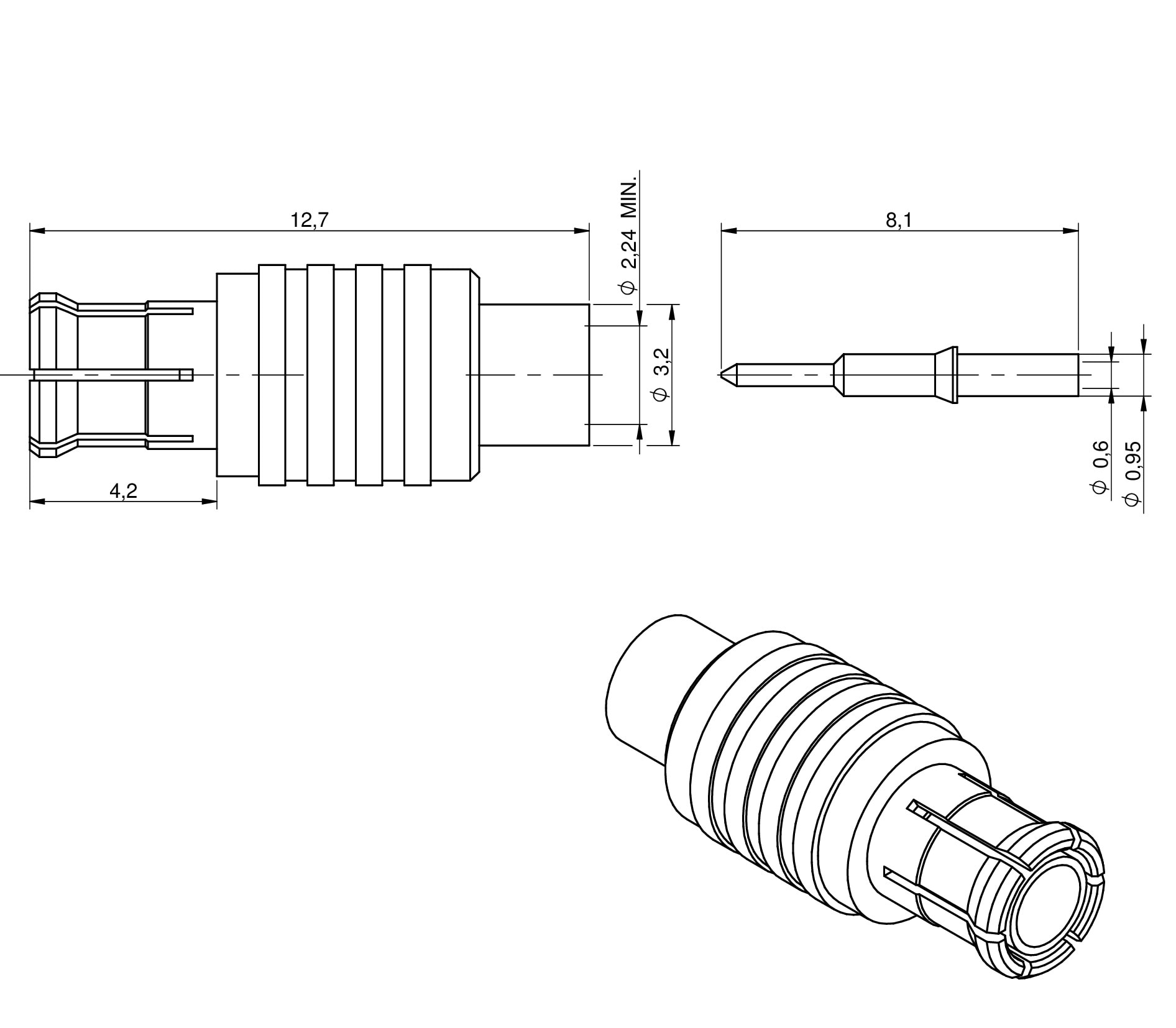

	60639031210820	СПЕЦ	PDF	RG405/.085"	ручна формовка (Hand-Formable)	DC~6 GHz	пайка
