Роз'еми Würth Elektronik серії BNC (MIL-STD-348)

Каталог WE Coaxial Connectors Line Design Guide

Серія WR-BNC BNC PCB для монтажу на друковану плату    NEW!

Data Sheet

Характеристики:

• Інтерфейс: MIL-STD-348;
• Гарантованих циклів з'єднання: 200 (мін.);
• Імпеданс: 50 Ом;
• Опір ізоляції: 5000 МОм (мін.);
• Витримувана напруга: 1500 V_rms (мін.);
• Покриття: нікель, золото;
• З`єднання: гвинт (рекомендується динамометричним ключем).

Сфера застосування:

• Мережі та комунікації;
• Радіочастотне та вимірювальне обладнання;
• Промислові та спец. застосування;
• Обладнання та пристрої великої потужності;
• Зовнішні, вологі та несприятливі умови експлуатації (в т.ч. мілітарі додатки).

Вигляд	Код	Data ­Sheet	f	Робоча температура	Монтаж

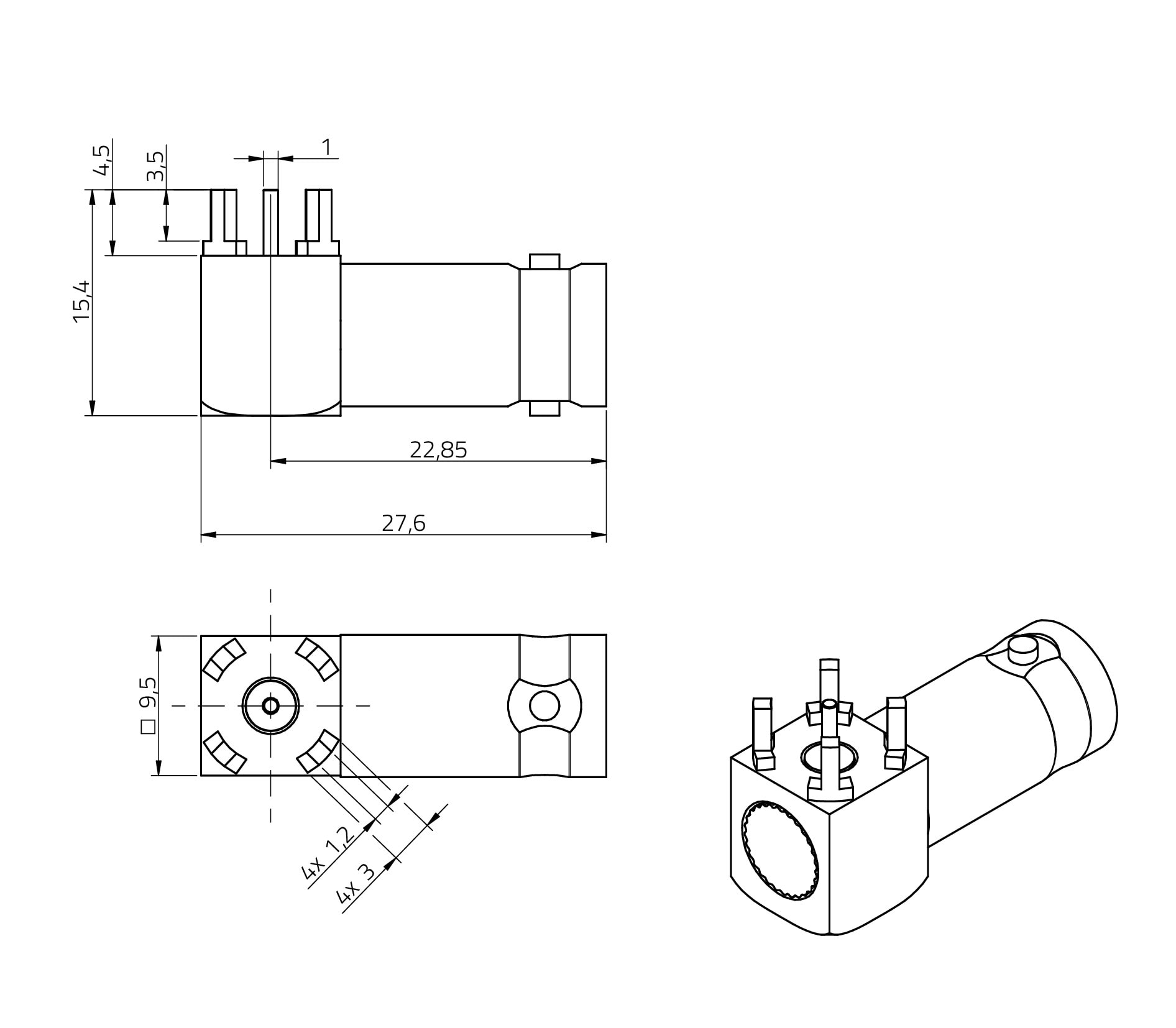

	60711002241501	СПЕЦ	DC~1 ГГц	від –65 °C  до +165 °C	THT

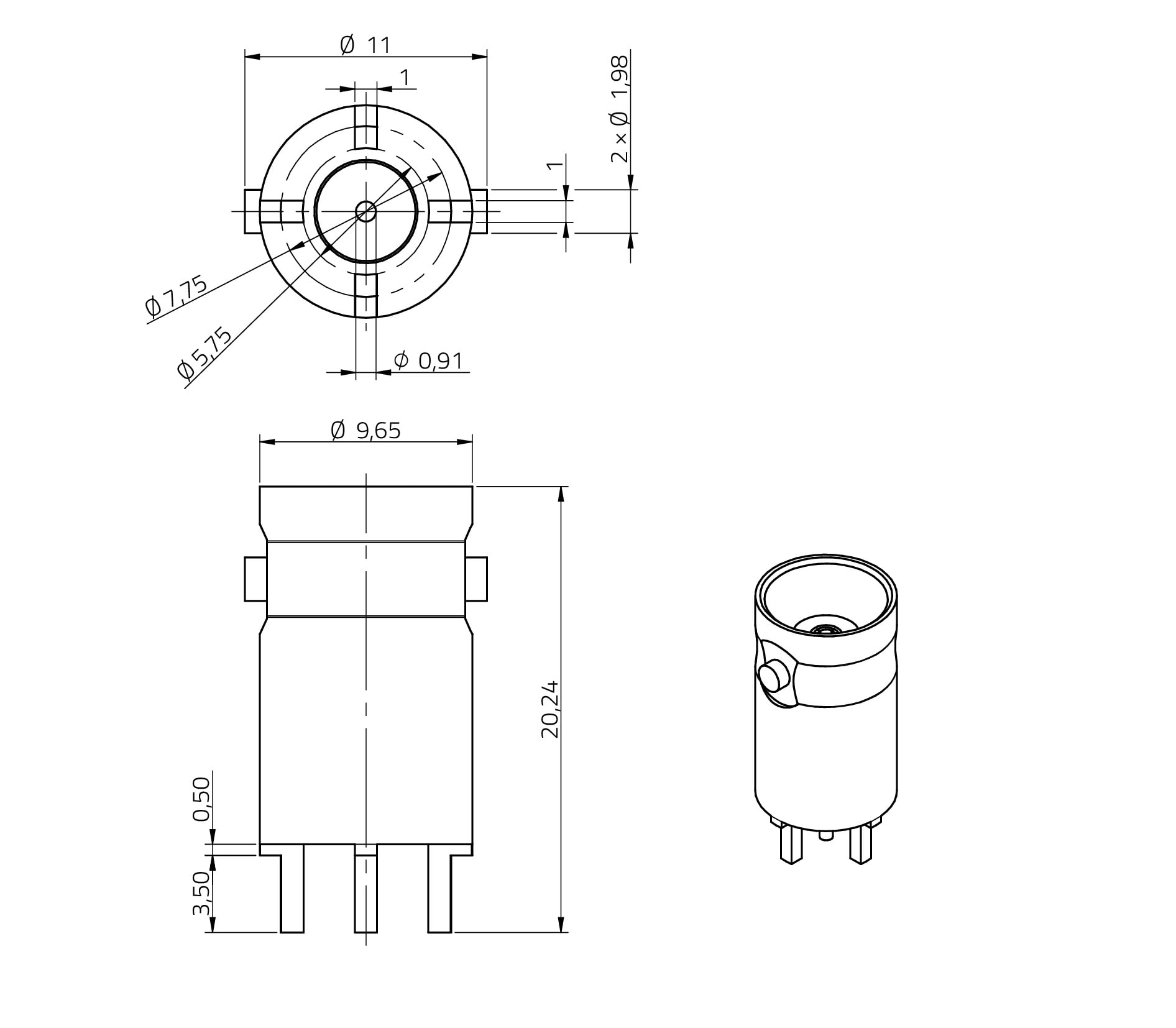

	60712002241502	СПEЦ	DC~4 ГГц	від –65 °C  до +165 °C	THT

Серія WR-BNC BNC (під обжим)    NEW!

Data Sheet

Характеристики:

• Інтерфейс: MIL-STD-348;
• Гарантованих циклів з'єднання: 200 (мін.);
• Імпеданс: 50 Ом;
• Опір ізоляції: 5000 МОм (мін.);
• Витримувана напруга: 1500 V_rms (мін.);
• Покриття: нікель, золото;
• З`єднання: байонетний замок.

Сфера застосування:

• Мережі та комунікації;
• Радіочастотне та вимірювальне обладнання;
• Промислові та спец. застосування;
• Обладнання та пристрої великої потужності;
• Зовнішні, вологі та несприятливі умови експлуатації (в т.ч. мілітарі додатки).

Вигляд	Код	Data ­Sheet	Мануал	Робоча температура	Кабель	f	Тип монтажного  з'єднання	Центральний  контакт, мм Ø
	60736022210120	СПЕЦ	PDF	від –65 °C  до +165 °C	RG58/141/LL195  Гнучкий	DC~4 GHz	Обжим	–
	60746022210120	СПЕЦ	PDF	від –40 °C  до +85 °C	RG58/141/LL195  Гнучкий	DC~4 GHz	Обжим	1.1
	60736022210320	СПЕЦ	PDF	від –40 °C  до +85 °C	RG174/188/316 Гнучкий	DC~4 GHz	Обжим	–
	60745022510320	СПЕЦ	PDF	від –65 °C  до +165 °C	RG174/188/316 Гнучкий	DC~4 GHz	Обжим	0.5
