Каталог WE Coaxial Connectors Line Design Guide
Серія WR-RPSMA PCB THT Connectors для монтажу на друковану плату NEW!
Конфігурація |
Креслення | Монтаж |

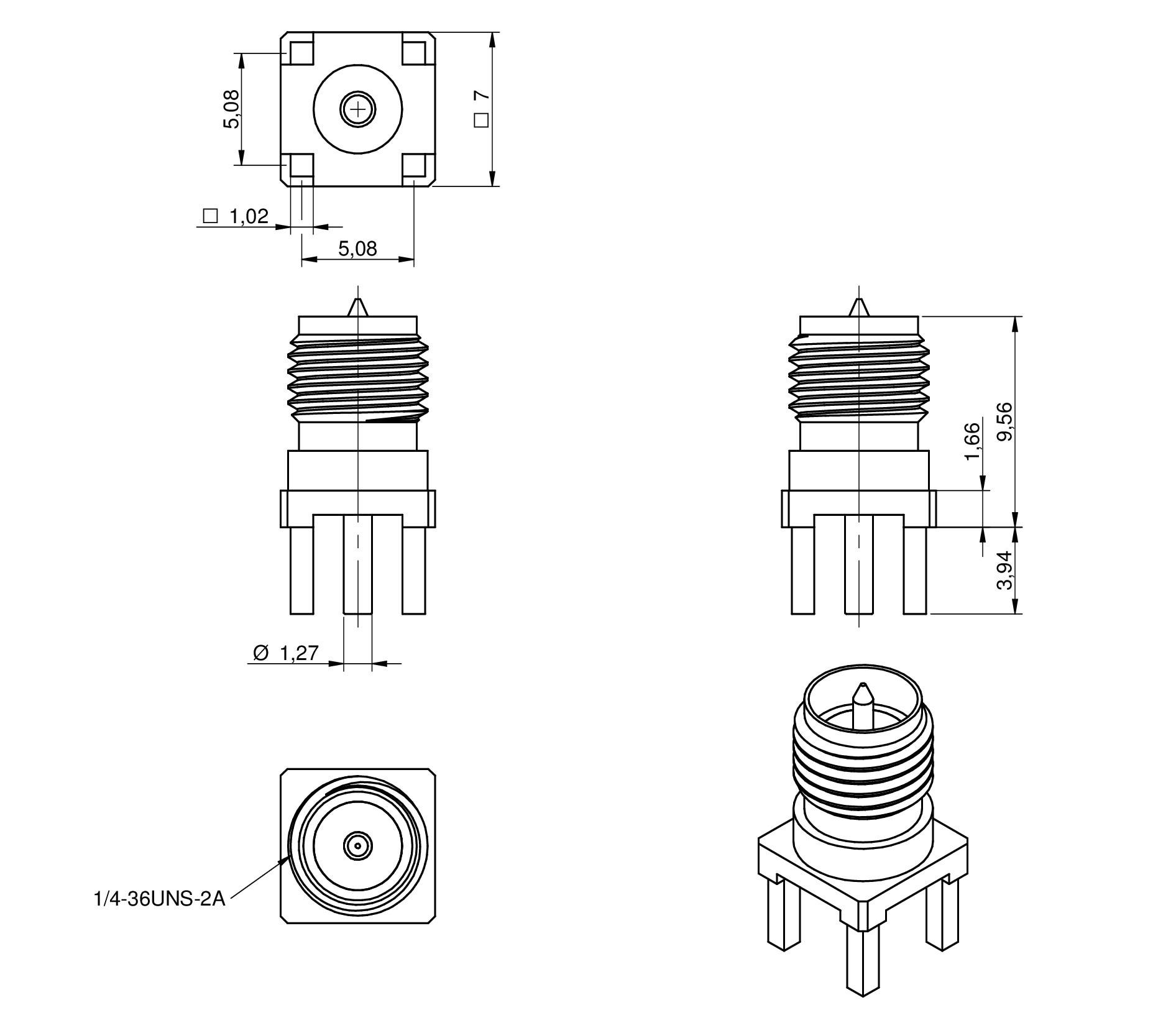

Гніздовий прямий |
ТНТ | |
Штирьовий кутовий |
THT |
Характеристики:
- Інтерфейс: MIL-STD-348;
- Гарантованих циклів з'єднання: 500;
- Імпеданс: 50 Ом;
- Опір ізоляції: 5000 МОм (мін.);
- Витримувана напруга: 1000 Вrms (мін.);
- Захист: IP67;
- Сполучення: гвинт (рекомендується динамометричним ключем).
Сфера застосування:
- Мережі та комунікації;
- Радіочастотне та вимірювальне обладнання;
- Промислові та спец. застосування;
- Електронні споживачі та пристрої;
- Зовнішнє (Outdoor) або вологе середовище.
Вигляд |
Код | Data Sheet |
Захист |
f |
Контакт, мм Ø |
Робоча температура |
Монтаж |
![]() |
63011052121510 | СПЕЦ | IP67 | DC~6 ГГц | 1.27 | від –65 до +165 °C | THT |
![]() |

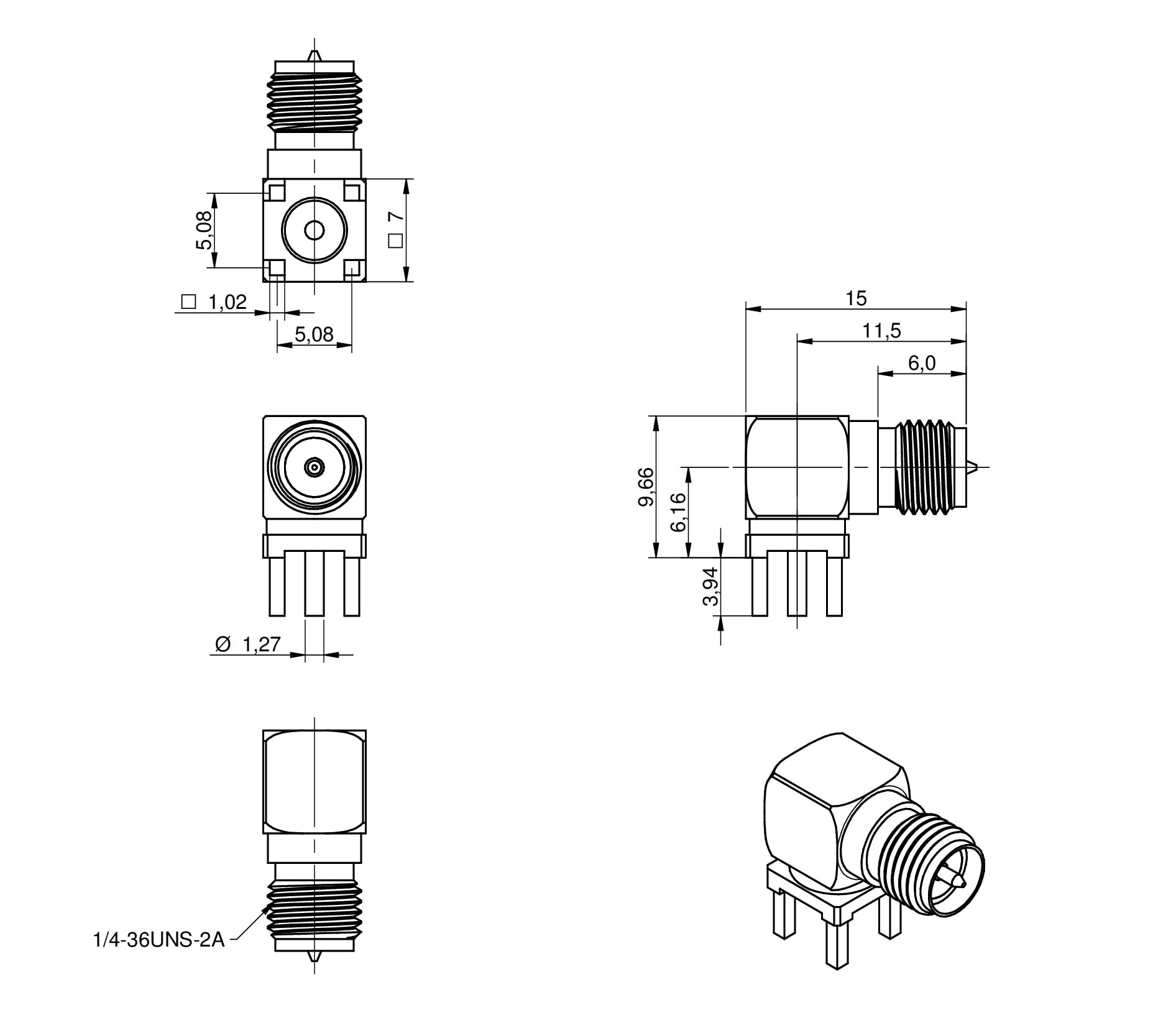

63011002124501 | СПEЦ | – | DC~18 ГГц | 1.27 | від –65 до +165 °C | THT |
![]() |
63011042124502 | СПЕЦ | – | DC~18 ГГц | 1.27 | від –65 до +165 °C | THT |
Серія WR-RPSMA PCB End Launch для монтажу на край друкованої плати NEW!
Конфігурація |
Креслення | Монтаж |
Гніздовий прямий |
Край друкованої плати |
Характеристики:
- Інтерфейс: MIL-STD-348;
- Гарантованих циклів з'єднання: 500;
- Імпеданс: 50 Ом;
- Опір ізоляції: 5000 МОм (мін.);
- Витримувана напруга: 1000 Вrms (мін.);
- Захист: IP67;
- Сполучення: гвинт (рекомендується динамометричним ключем).
Сфера застосування:
- Мережі та комунікації;
- Радіочастотне та вимірювальне обладнання;
- Промислові та спец. застосування;
- Електронні споживачі та пристрої;
- Вуличне (Outdoor) або вологе середовище.
Вигляд |
Код | Data Sheet | Захист | f | Контакт, мм Ø |
Робоча температура |
Товщина друкованої плати, мм |
![]() |
63012252111511 | СПЕЦ | IP67 | DC~6 ГГц | 0.76 | від –65 до +165 °C | 1.6 |
![]() |

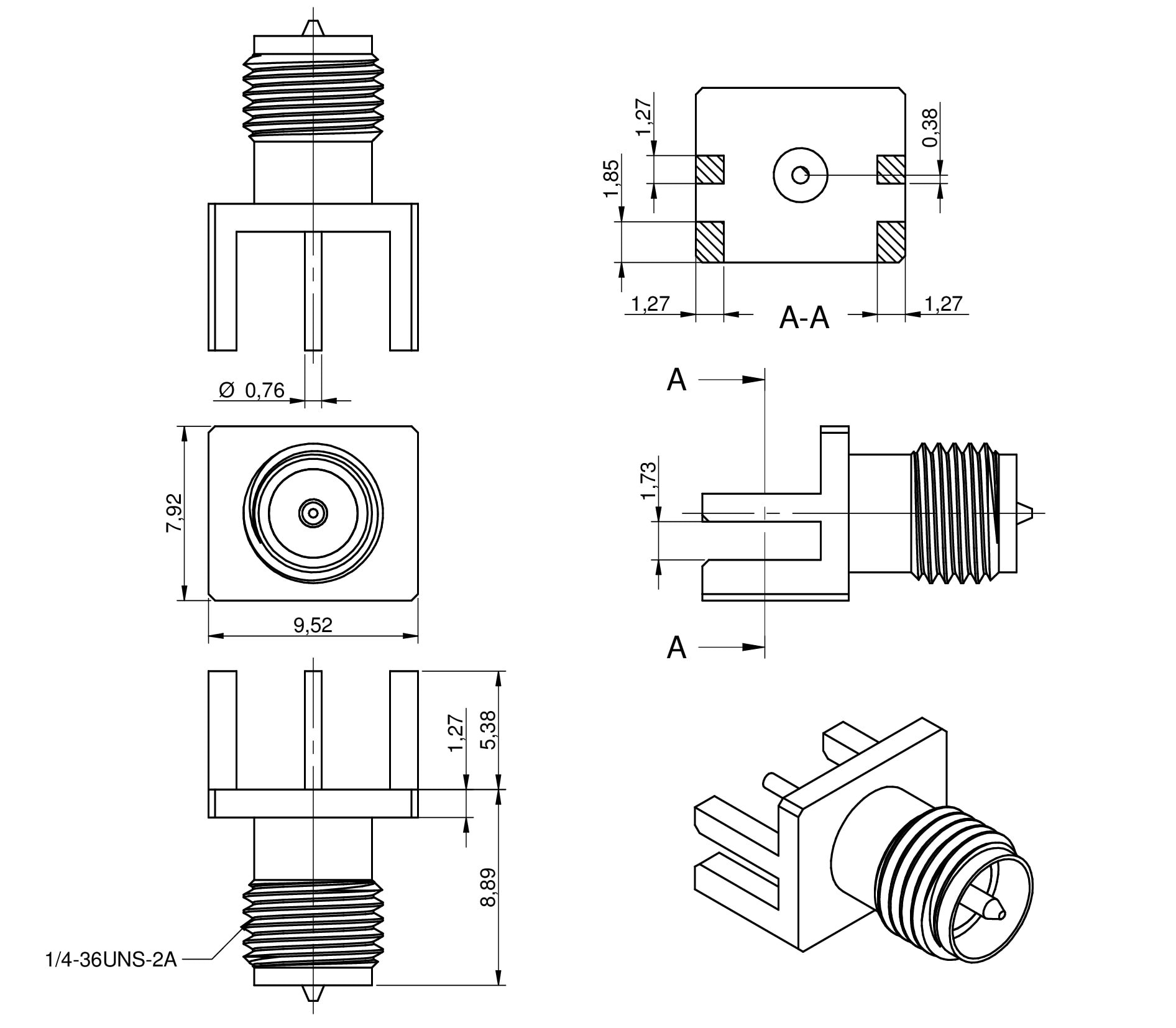

63012202124505 | СПЕЦ | – | DC~18 ГГц | 0.76 | від –65 до +165 °C | 1.6 |
![]() |
63012242124506 | СПЕЦ | – | DC~18 ГГц | 0.76 | від –65 до +165 °C | 1.6 |
![]() |
63012242121508 | СПЕЦ | – | DC~6 ГГц | 0.76 | від –65 до +165 °C | 1.6 |
Серія WR-RPSMA Cable Connectors для монтажу на кабель NEW!
Конфігурація |
Креслення | Монтаж |
Гніздовий прямий |
Обжим | |
Штирьовий прямий |
Обжим |
Характеристики:
- Інтерфейс: MIL-STD-348;
- Гарантованих циклів з'єднання: 500;
- Імпеданс: 50 Ом;
- Опір ізоляції: 5000 МОм (мін.);
- Витримувана напруга: 1000 Вrms (мін.);
- Захист: IP67;
- Сполучення: гвинт (рекомендується динамометричним ключем).
Сфера застосування:
- Мережі та комунікації;
- Радіочастотне та вимірювальне обладнання;
- Промислові та спец. застосування;
- Електронні споживачі та пристрої;
- Вуличне (Outdoor) або вологе середовище.
Вигляд |
Код | Data Sheet | Мануал | Захист | Кабель | f |
Тип монтажного з'єднання |
Центральний контакт, мм Ø |
![]() |
63026420212120 | СПЕЦ | – | Для гнучкого кабелю 1.13 | DC~6 ГГц | Обжимний | 0,4 | |
![]() |
63026420212220 | СПЕЦ | – | Для гнучкого кабелю 1.32 | DC~6 ГГц | Обжимний | 0,4 | |
![]() |
63026420212320 | СПЕЦ | – | Для гнучкого кабелю 1.37 | DC~6 ГГц | Обжимний | 0,4 | |
![]() |
63026420210420 | СПЕЦ | – |
Для гнучкого кабелю RG178/RG196 |
DC~3 ГГц | Обжимний | 0,4 | |
![]() |
63026420210320 | СПЕЦ | – |
Для гнучкого кабелю RG174/RG316/RG188 |

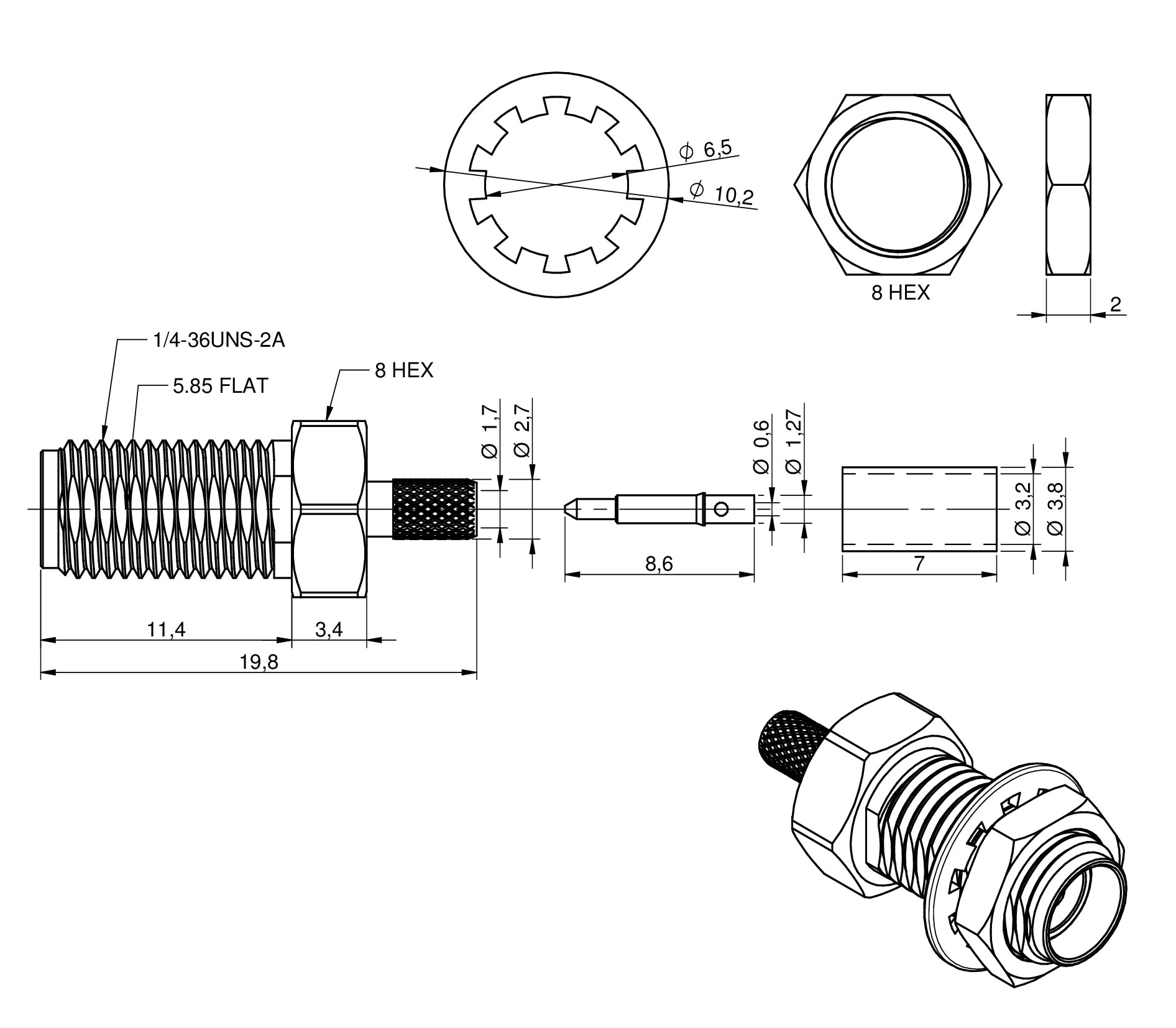

DC~6 ГГц | Обжимний | 0,6 | |
![]() |
63026521212120 | СПЕЦ | IP67 | Для гнучкого кабелю 1.13 | DC~6 ГГц | Обжимний | 0,4 | |
![]() |
63026521212220 | СПЕЦ | IP67 | Для гнучкого кабелю 1.32 | DC~6 ГГц | Обжимний | 0,4 | |
![]() |
63026521212320 | СПЕЦ | IP67 | Для гнучкого кабелю 1.37 | DC~6 ГГц | Обжимний | 0,4 | |
![]() |
63026521210420 | СПЕЦ | IP67 |
Для гнучкого кабелю RG178/RG196 |
DC~3 ГГц | Обжимний | 0,4 | |
![]() |
63026521210320 | СПЕЦ | IP67 |
Для гнучкого кабелю RG174/RG316/RG188 |
DC~6 ГГц | Обжимний | 0,6 | |
![]() |

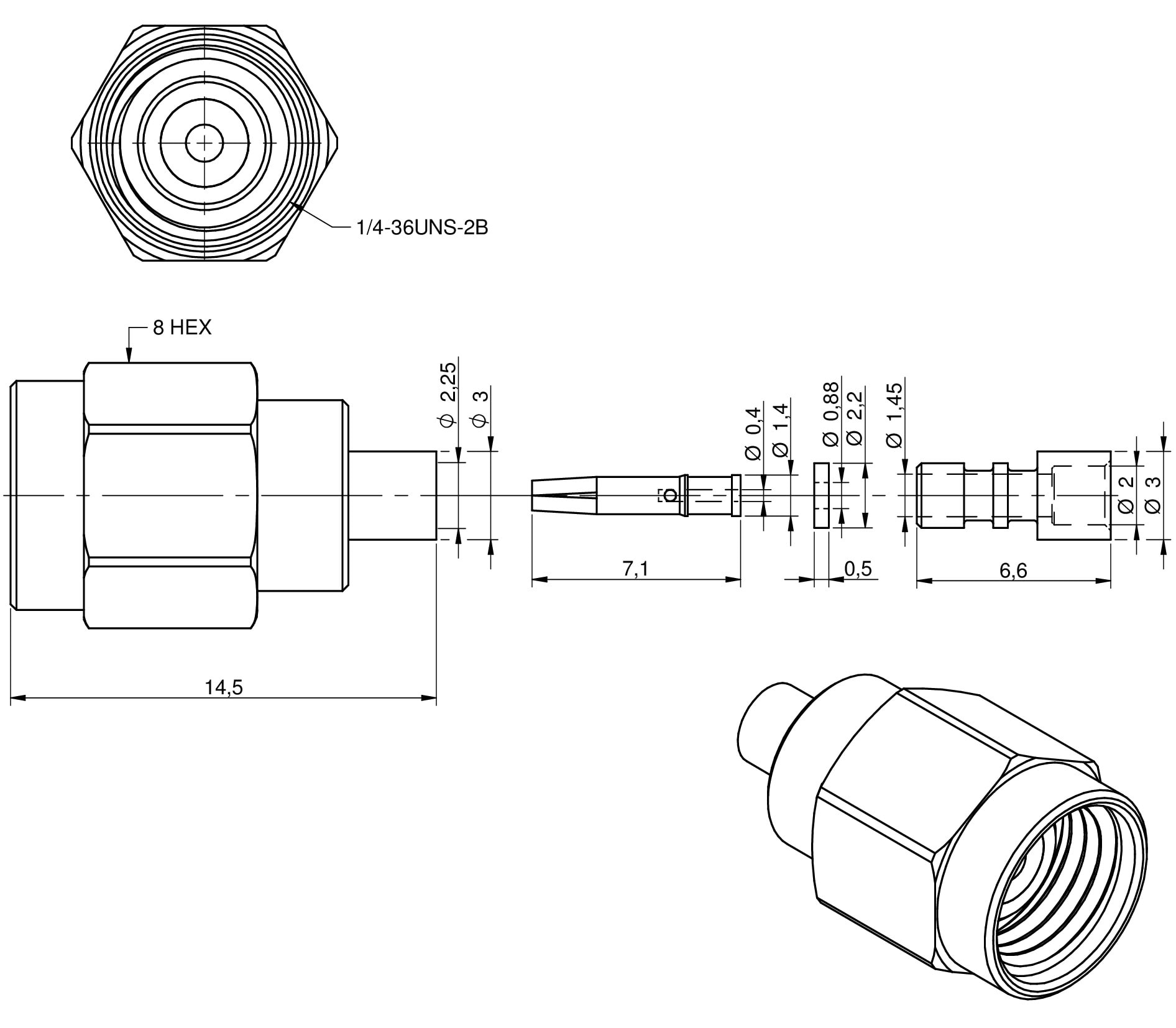

63046020110420 | СПЕЦ | – |
Для гнучкого кабелю RG178/RG196 |
DC~3 ГГц | Обжимний | 0,4 | |
![]() |
63046020110320 | СПЕЦ | – |
Для гнучкого кабелю RG174/RG316/RG188 |
DC~6 ГГц | Обжимний | 0,6 |
