Роз'єми Würth Elektronik серії SMA (IP67, MIL-STD-348)

Каталог WE Coaxial Connectors Line Design Guide

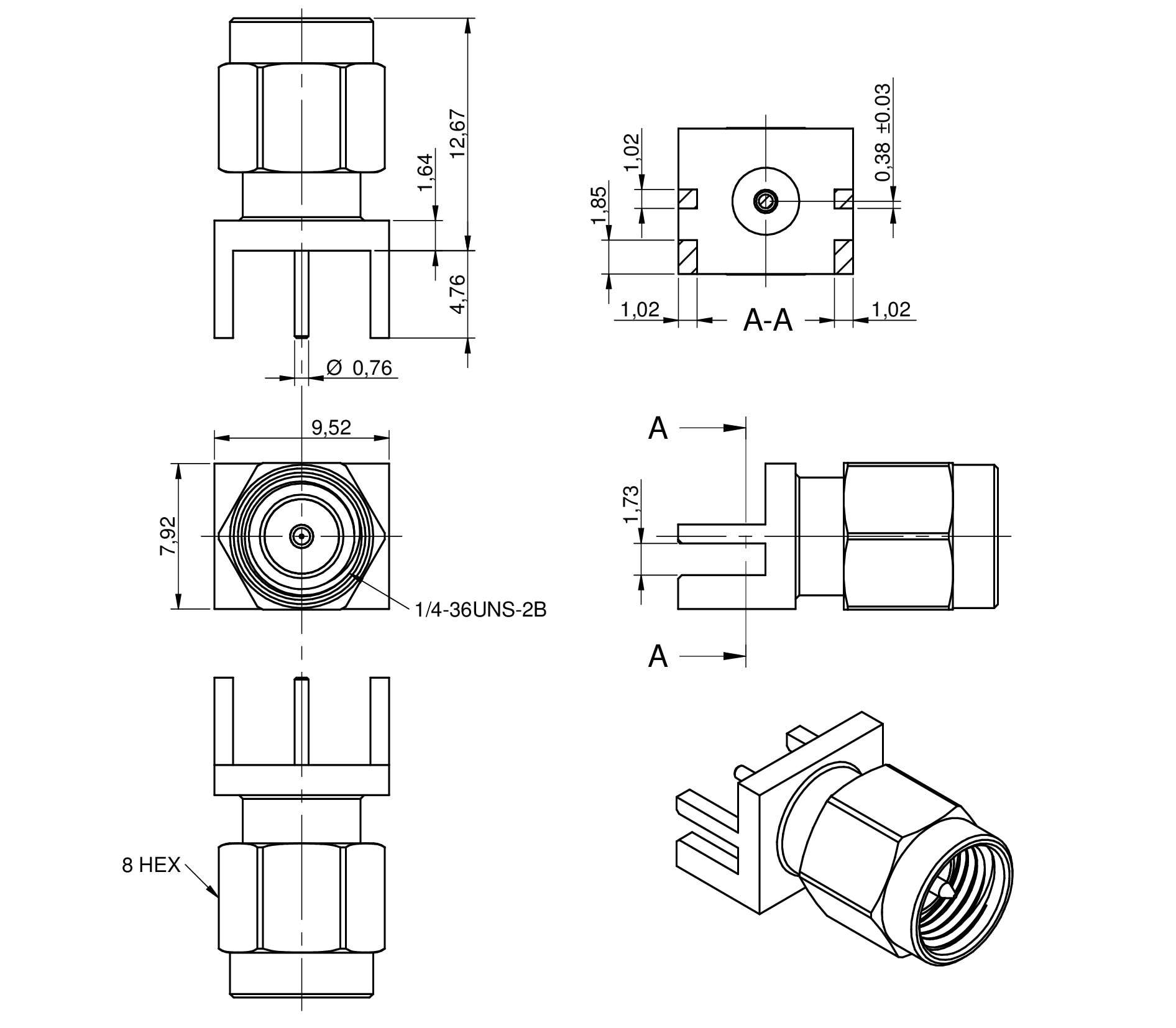

Серія WR-SMA PCB THT/THR/SMT для монтажу на друковану плату    NEW!

Data Sheet



   Конфігурація

  Креслення     Монтаж

Гніздовий прямий

PDF

ТНТ

 Штирьовий прямий

PDF

THT

  Гніздовий кутовий

PDF

THT

  Штирьовий кутовий

PDF

THT



Характеристики:

  • Інтерфейс: MIL-STD-348;
  • Гарантованих циклів з'єднання: 500;
  • Імпеданс: 50 Ом;
  • Опір ізоляції: 5000 МОм (мін.);
  • Витримувана напруга: 1000 Вrms (мін.);
  • Захист: IP67;
  • Сполучення: гвинт (рекомендується динамометричним ключем).

Сфера застосування:

  • Мережі та комунікації;
  • Радіочастотне та вимірювальне обладнання;
  • Промислові та спец. застосування;
  • Електронні споживачі та пристрої;
  • Вуличне (Outdoor) або вологе середовище.



Вигляд

Код   Data ­Sheet

  Захист



 Контакт, мм Ø

  Робоча температура

  Монтаж
 60312052111533  СПЕЦ IP67  DC~6 ГГц  1.27  від –65  до +165 °C THT
60311052111534 СПEЦ IP67 DC~6 ГГц 1.27 від –65  до +165 °C THT
60312102114506 СПЕЦ DC~18 ГГц  1.27 від –65  до +165 °C THR
60312042111532 СПЕЦ DC~6 ГГц 1.27 від –65  до +165 °C THT

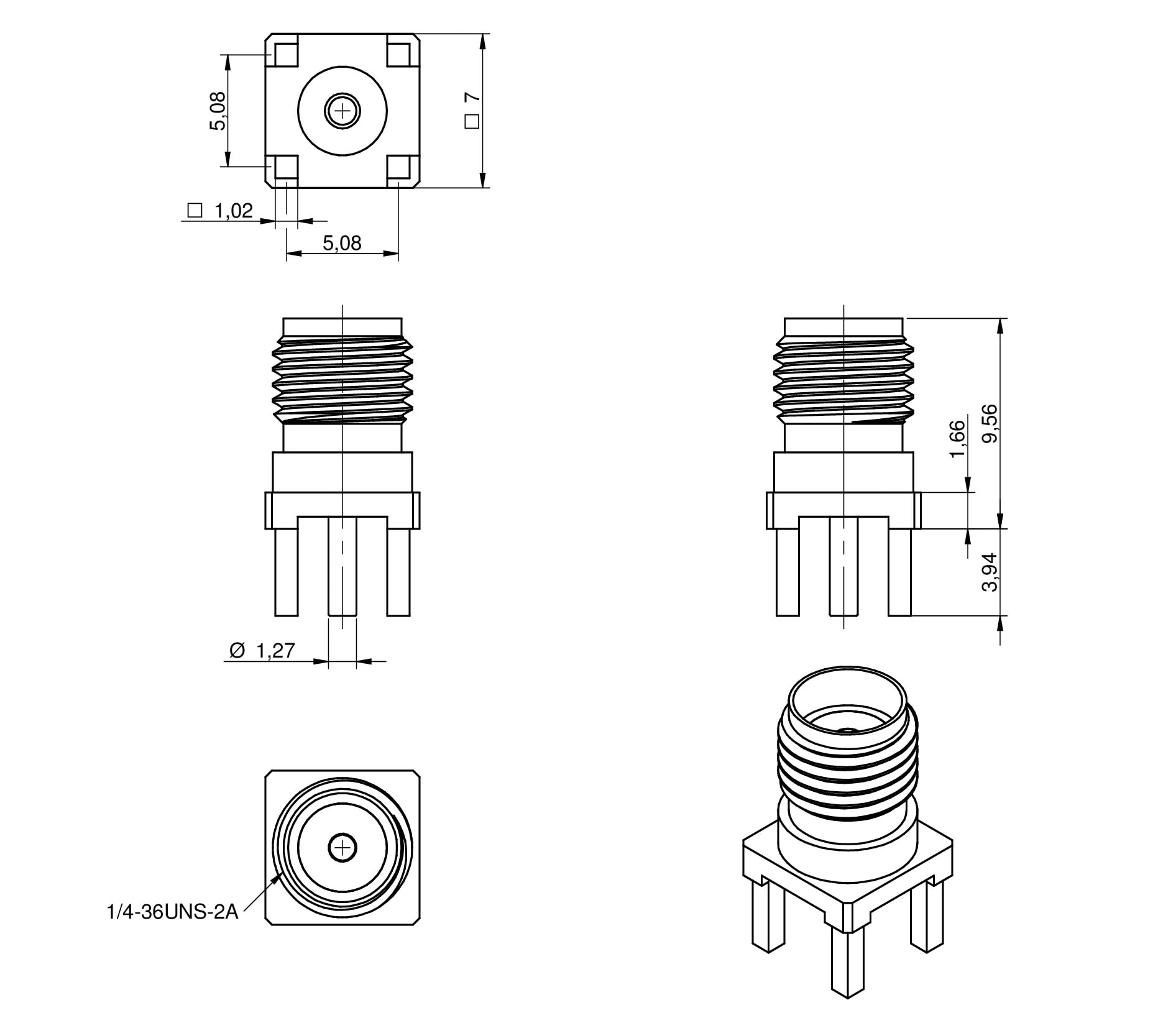

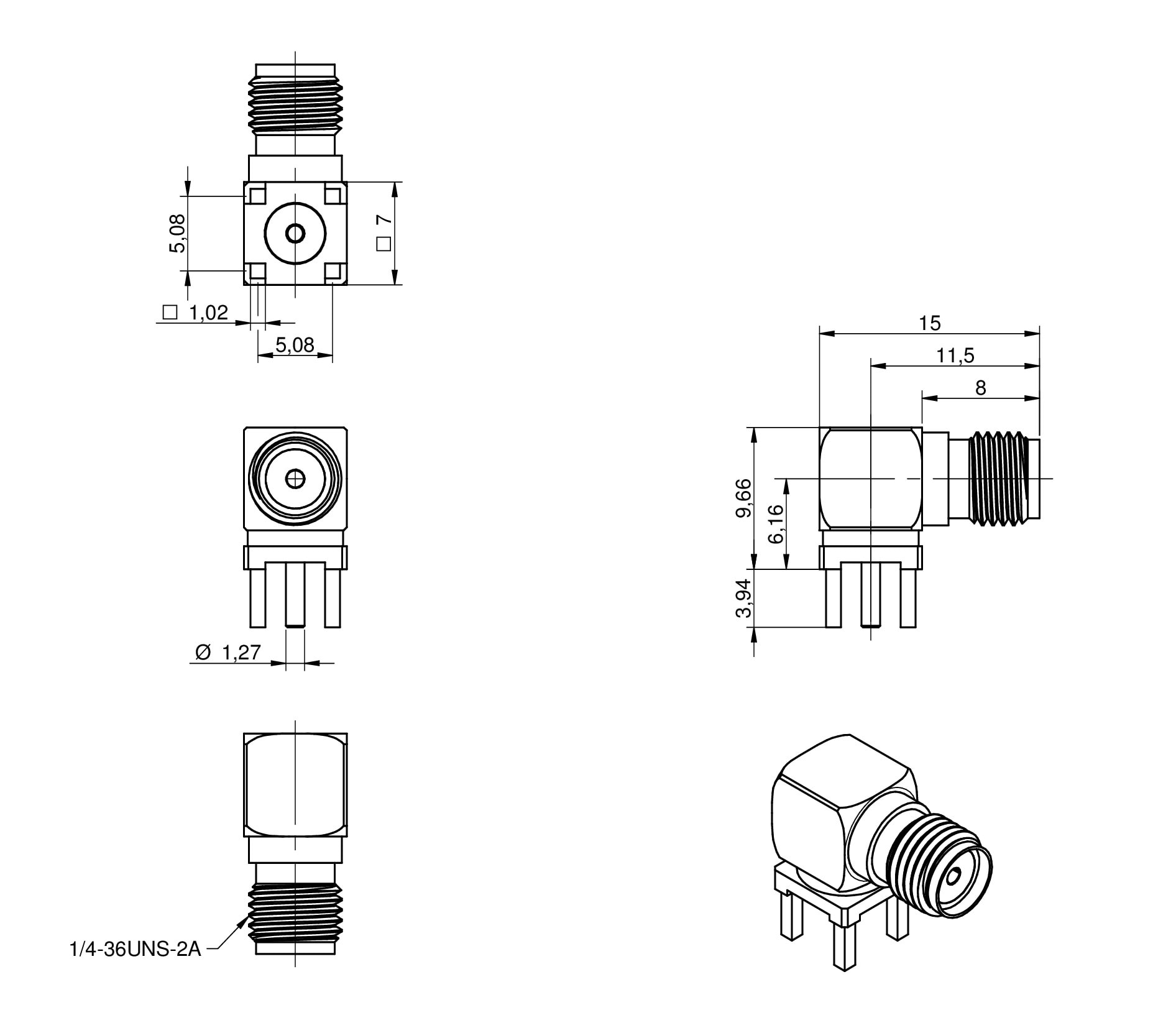

60311002114501 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C THT
60311042114502 СПЕЦ   DC~12.4 ГГц   1.27 від –65  до +165 °C THT
60312002114503 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C THT
60312042114504 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C THT
60312102114405 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C SMT
60313002124523 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C THT

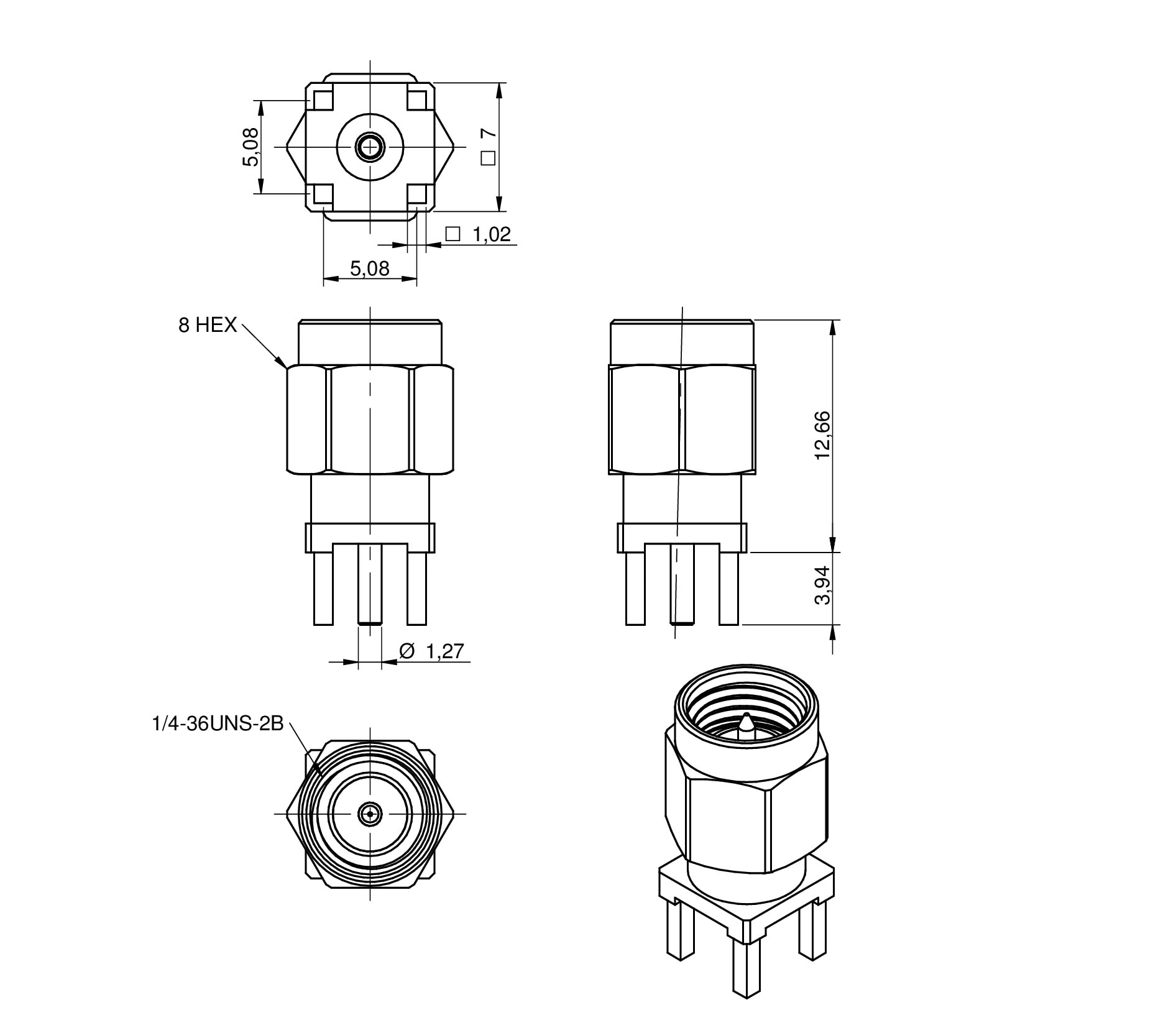

60314002124524 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C THT
60311002111526 СПЕЦ DC~6 ГГц 1.27 від –65  до +165 °C THT



Серія WR-SMA PCB End Launch для монтажу на край друкованої плати    NEW!

Data Sheet



   Конфігурація

  Креслення     Монтаж

Гніздовий прямий

PDF

 Край друкованої плати

 Гніздовий прямий

PDF

Край друкованої плати



Характеристики:

  • Інтерфейс: MIL-STD-348;
  • Гарантованих циклів з'єднання: 500;
  • Імпеданс: 50 Ом;
  • Опір ізоляції: 5000 МОм (мін.);
  • Витримувана напруга: 1000 Вrms (мін.);
  • Захист: IP67;
  • Сполучення: гвинт (рекомендується динамометричним ключем).

Сфера застосування:

  • Мережі та комунікації;
  • Радіочастотне та вимірювальне обладнання;
  • Промислові та спец. застосування;
  • Електронні споживачі та пристрої;
  • Вуличне (Outdoor) або вологе середовище.



Вигляд

Код  Data ­Sheet   Захист   f  Контакт, мм Ø

 Робоча

температура

 Товщина друкованої

плати, мм

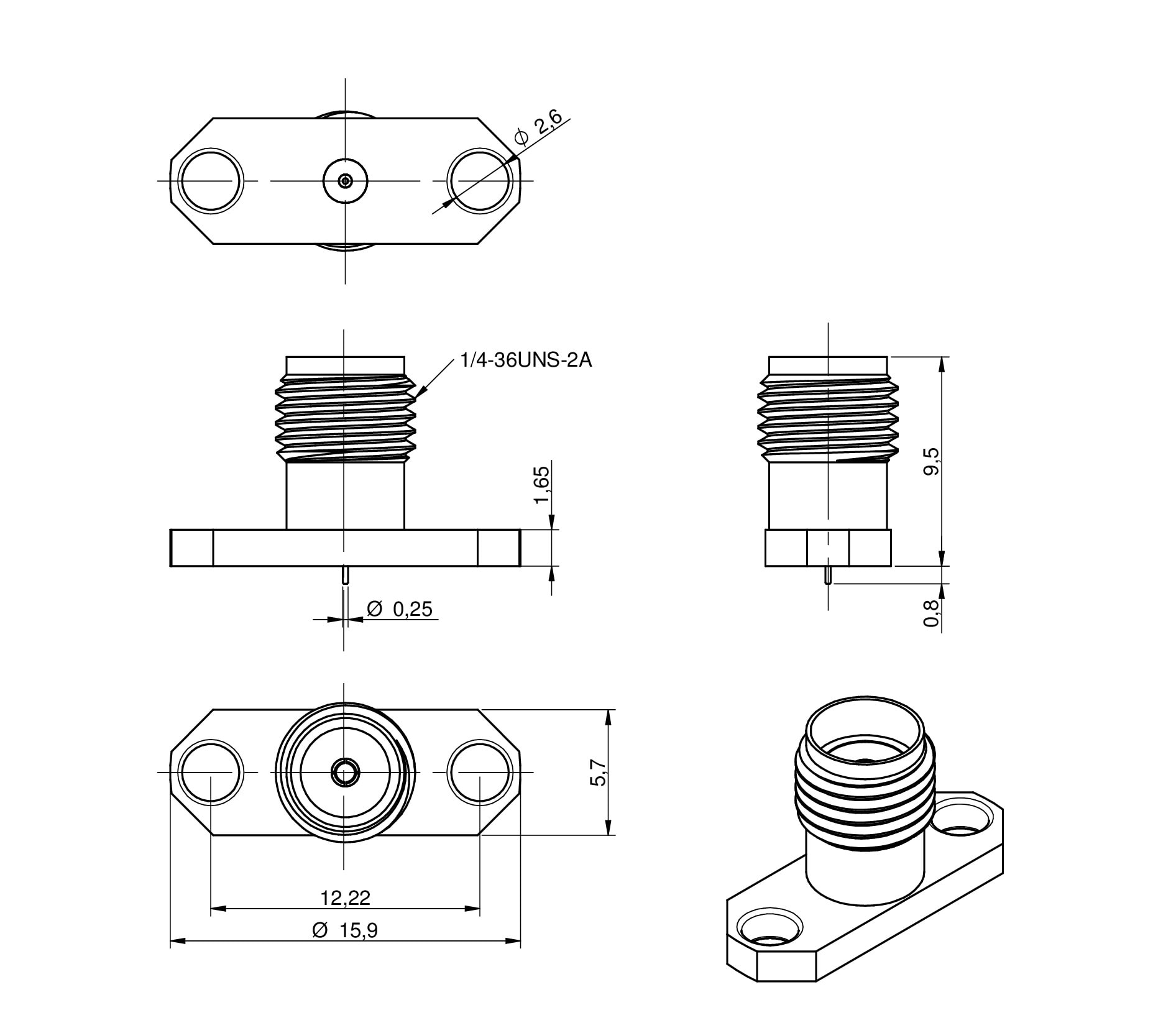

 60312252111535  СПЕЦ IP67  DC~6 ГГц   від –65  до +165 °C  1.6
60312202111527 СПЕЦ IP67  DC~18 ГГц  0.76 від –65  до +165 °C 1.6
60312202114307 СПЕЦ DC~18 ГГц 0.76 від –65  до +165 °C 1.6
60312202114508 СПЕЦ DC~18 ГГц 0.76 від –65  до +165 °C 1.1

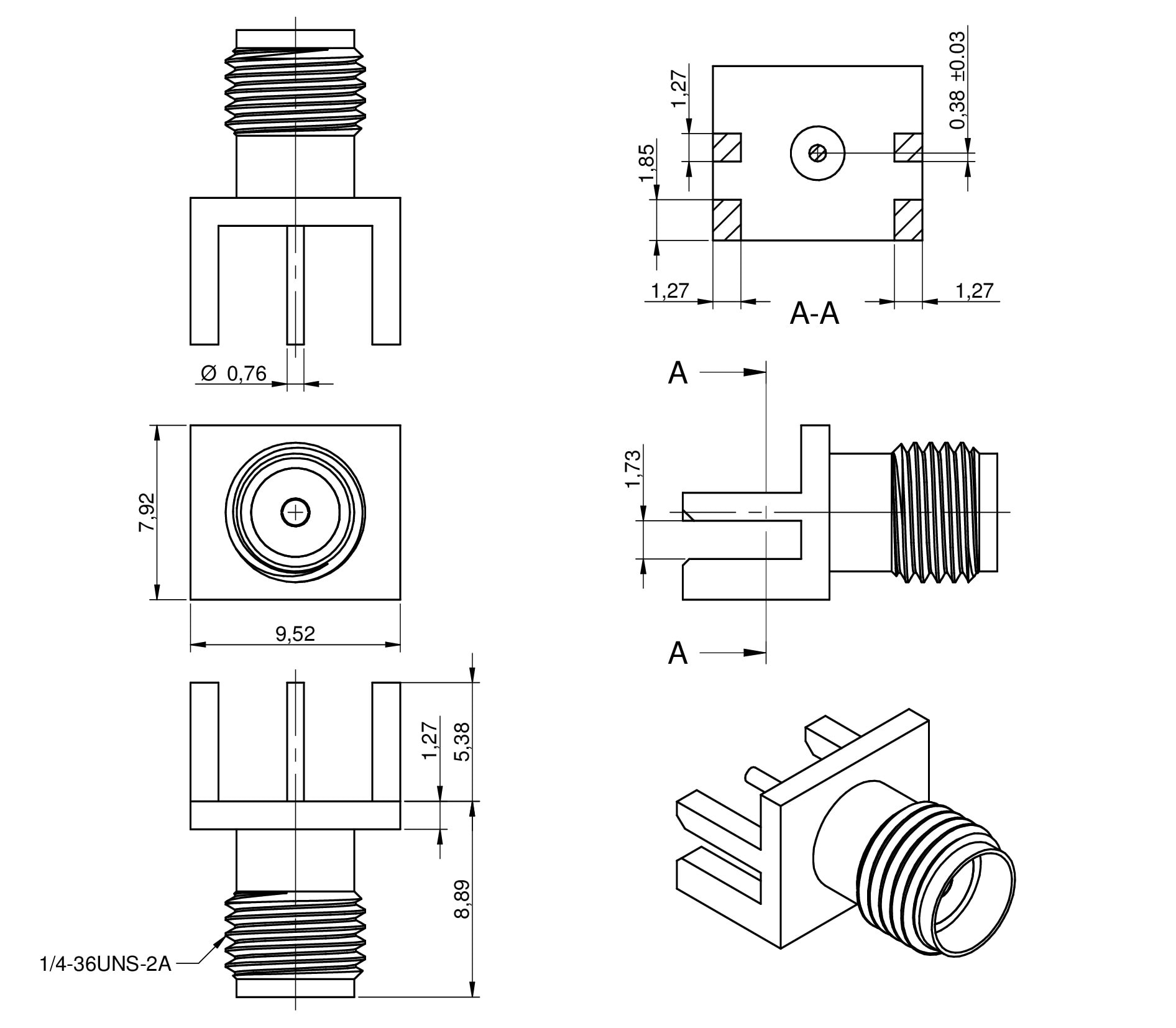

60312202114509 СПЕЦ DC~18 ГГц 0.76 від –65  до +165 °C 1.6
60312242114510 СПЕЦ DC~18 ГГц 0.76 від –65  до +165 °C 1.6
60312202114511 СПЕЦ DC~18 ГГц  0.51 WIDE x 0.25 THK  від –65  до +165 °C 2.8
60312202114512 СПЕЦ DC~18 ГГц 0.51 WIDE x 0.25 THK від –65  до +165 °C 1.1
60312202114513 СПЕЦ DC~18 ГГц 0.51 WIDE x 0.25 THK від –65  до +165 °C 1.6
60312202114514 СПЕЦ DC~18 ГГц 0.51 WIDE x 0.25 THK від –65  до +165 °C 1.6
60314202124525 СПЕЦ DC~18 ГГц 0.76 від –65  до +165 °C 1.6



Серія WR-SMA PCB Solderless для монтажу на друковану плату без паяння    NEW!

Data Sheet



Конфігурація

  Креслення     Монтаж

 CWP Microstrip Line

PDF

 Гвинтовий

Strip Line

PDF

Гвинтовий



Характеристики:

  • Інтерфейс: MIL-STD-348;
  • Гарантованих циклів з'єднання: 500;
  • Імпеданс: 50 Ом;
  • Опір ізоляції: 5000 МОм (мін.);
  • Сполучення: гвинт (рекомендується динамометричним ключем).

Сфера застосування:

  • Мережі та комунікації;
  • Радіочастотне та вимірювальне обладнання;
  • Промислові та спец. застосування;
  • Електронні пристрої.



Вигляд

Код  Data ­Sheet   Тип   f   Контакт, мм Ø

 Робоча

температура

 Мінімальна товщина

 друкованої плати, мм

 60312862112552  СПЕЦ  прямий   DC~18 ГГц  0.25  від –65  до +165 °C
60312872112545 СПЕЦ прямий  DC~27 ГГц  0.51 від –65  до +165 °C 0.58

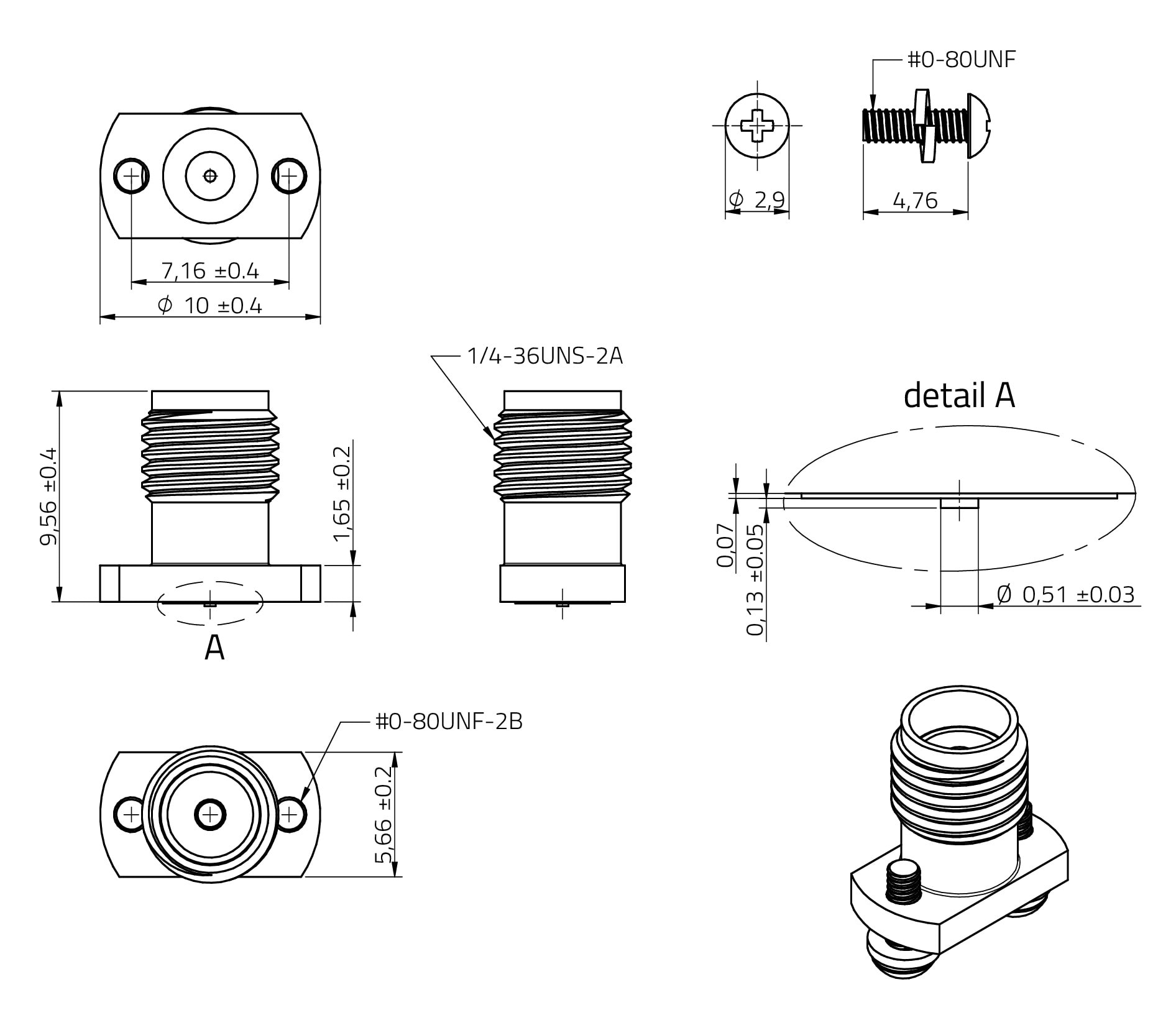

60312872112546 СПЕЦ прямий DC~27 ГГц 0.51 від –65  до +165 °C 0.58

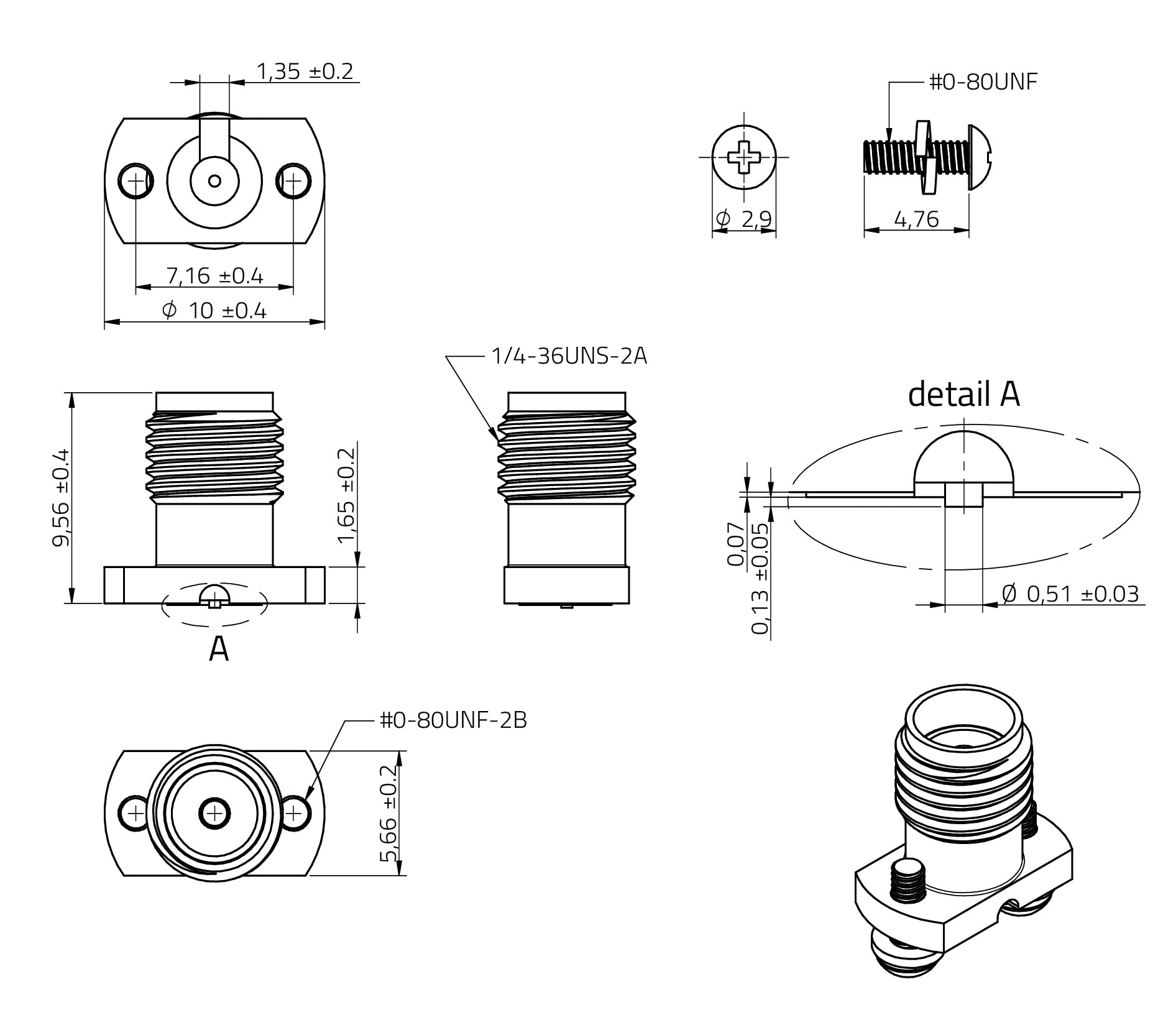

Серія WR-SMA Panel для монтажу на панель з фланцем на 2 та 4 отвори  NEW!

Data Sheet



   Конфігурація

  Креслення     Монтаж

 Гніздовий прямий

PDF

 Гвинтовий



Характеристики:

  • Інтерфейс: MIL-STD-348;
  • Гарантованих циклів з'єднання: 500;
  • Імпеданс: 50 Ом;
  • Опір ізоляції: 5000 МОм (мін.);
  • Витримувана напруга: 1000 Вrms (мін.).

Сфера застосування:

  • Мережі та комунікації;
  • Радіочастотне та вимірювальне обладнання;
  • Промислові та спец. застосування;
  • Електронні споживачі та пристрої;
  • Вуличне (Outdoor) або вологе середовище.



Вигляд

Код   Data ­Sheet

 Контакт, мм Ø

  Робоча температура

  Монтаж
 60312512114515  СПЕЦ  DC~18 ГГц  1.27  від –65  до +165 °C  фланець з 2 отворами
60312312114616 СПEЦ DC~18 ГГц  1.27 WIDE x 0.127 THK  від –65  до +165 °C фланець з 2 отворами
60312412114517 СПЕЦ DC~18 ГГц  0.25 від –65  до +165 °C фланець з 2 отворами
60312412114518 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C фланець з 2 отворами
60312522114519 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C фланець з 4 отворами
60312322114620 СПЕЦ   DC~18 ГГц   1.27 WIDE x 0.127 THK від –65  до +165 °C фланець з 2 отворами
60312422114521 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C фланець з 2 отворами
60312422114522 СПЕЦ DC~18 ГГц 1.27 від –65  до +165 °C фланець з 2 отворами

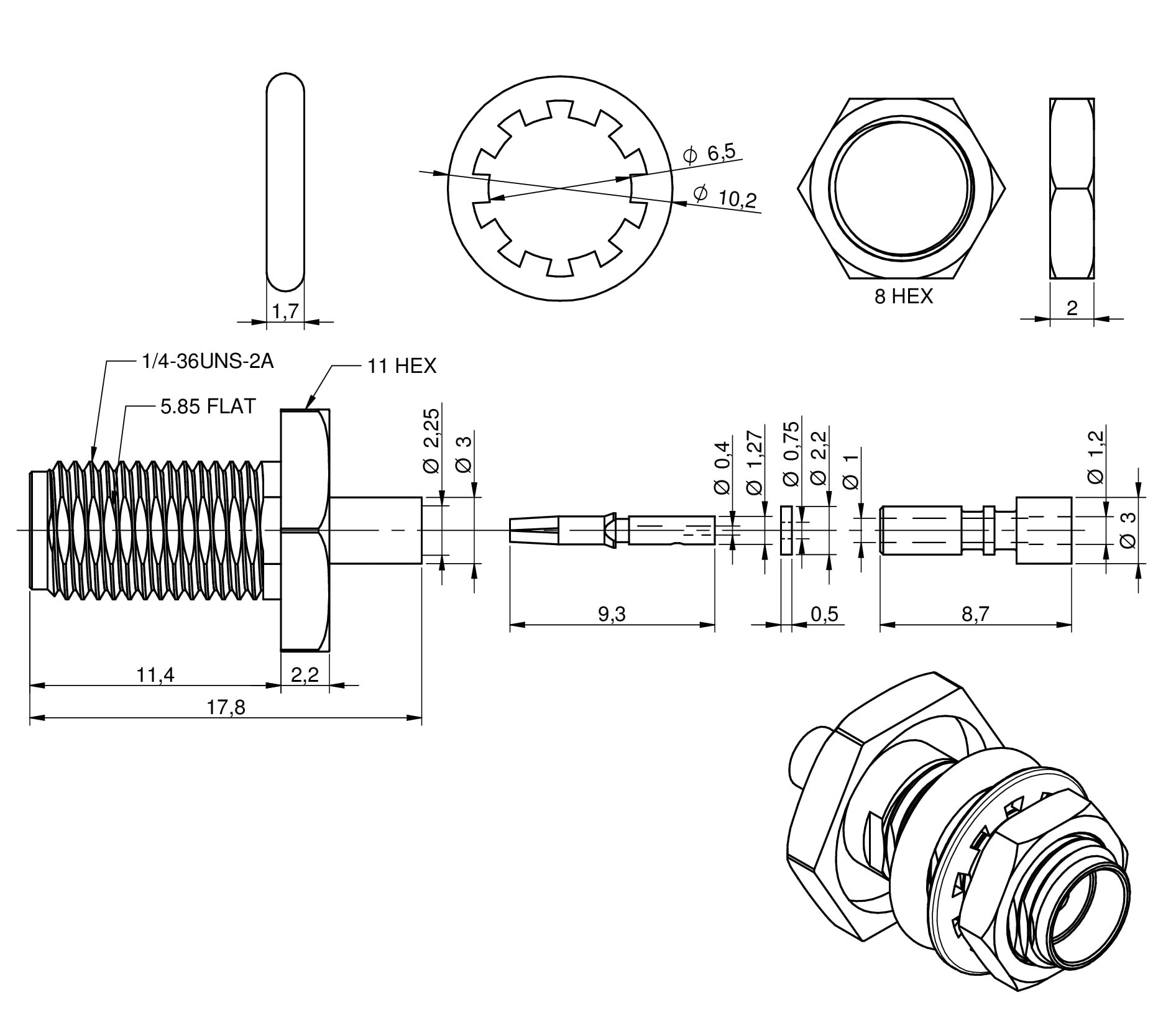

Серія WR-SMA Cable Connectors для монтажу на кабель    NEW!

Data Sheet



 Конфігурація

  Креслення     Монтаж

 Гніздовий (ущільнений) прямий

PDF

 Обжим / Пайка

 Штирьовий прямий

PDF

Обжим / Пайка

  Гніздовий кутовий

PDF

Обжим / Пайка



Характеристики:

  • Інтерфейс: MIL-STD-348;
  • Гарантованих циклів з'єднання: 500;
  • Імпеданс: 50 Ом;
  • Опір ізоляції: 5000 МОм (мін.);
  • Витримувана напруга: 1000 Вrms (мін.);
  • Захист: IP67;
  • Сполучення: гвинт (рекомендується динамометричним ключем).

Сфера застосування:

  • Мережі та комунікації;
  • Радіочастотне та вимірювальне обладнання;
  • Промислові та спец. застосування;
  • Електронні споживачі та пристрої;
  • Вуличне (Outdoor) або вологе середовище.



Вигляд

Код  Data ­Sheet   Мануал   Захист  Кабель f

 Тип монтажного

з'єднання

Центральний

 контакт, мм Ø

60329421110820 СПЕЦ PDF

RG405.085

Hand-Formable

DC~18 GHz пайка 0.6
60329421110720 СПЕЦ PDF

RG402.141

 Hand-Formable

DC~18 GHz пайка 1.0
60326521110320 СПЕЦ PDF IP67 DC~6 GHz обжим 0,6
60326521112220 СПЕЦ PDF IP67 DC~6 GHz обжим 0,4
60326521112320 СПЕЦ PDF IP67 DC~6 GHz обжим 0,4
 60326420112320  СПЕЦ PDF 1.37 DC~6 GHz обжим 0,4
60326420112220 СПЕЦ PDF 1.32 DC~6 GHz обжим 0,4
60326421110620 СПЕЦ PDF

RG316

Double Braid

Flexible

DC~6 GHz обжим 0.6
60326421110420 СПЕЦ PDF RG178/RG196 DC~3 GHz обжим 0.4
60326421110320 СПЕЦ PDF

RG174/RG316

RG188

DC~6 GHz обжим 0.6
60326421110220 СПЕЦ PDF

RG142/RG55

RG223/RG400

DC~6 GHz обжим 1.1
60326421110120 СПЕЦ PDF RG58/RG141 DC~1 GHz обжим 1.05
60326420112120 СПЕЦ PDF 1.13 DC~6 GHz обжим 0,4
60326521112120 СПEЦ PDF IP67 DC~6 GHz обжим 0,4
60326521110420 СПЕЦ PDF IP67 DC~3 GHz обжим 0,4
60349021210820 СПЕЦ PDF RG405/.085" DC~18 GHz пайка 0.6
60346021210220 СПЕЦ PDF

RG142/RG55

RG223/RG400

DC~6 GHz обжим 1.05
60349021210720 СПЕЦ PDF

RG402/.141"

Hand-Formable

DC~18 GHz пайка 1.0
60346021210120 СПЕЦ PDF RG58/RG141 DC~1 GHz обжим 1.05
60346021210420 СПЕЦ PDF RG178/RG196 DC~3 GHz обжим 0.4

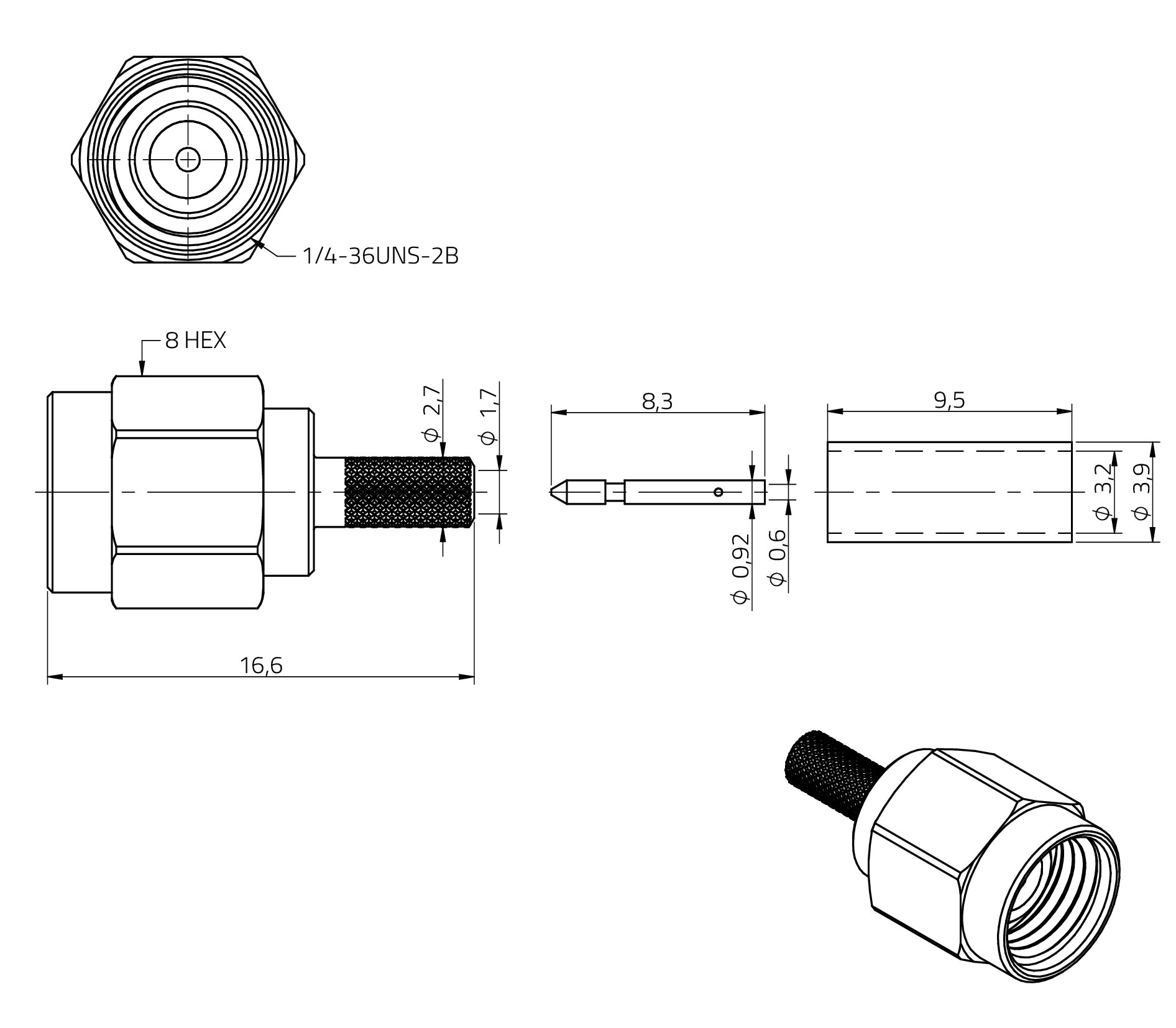

60346021210320 СПЕЦ PDF

RG174/RG316

RG188

DC~6 GHz обжим 0.6
60346021210620 СПЕЦ PDF

RG316

Double Braid

DC~6 GHz обжим 0.6
60339021210820 СПЕЦ PDF

RG405/.085"

Hand-Formable

 DC~12.4 GHz  пайка
60339021210720 СПЕЦ PDF RG402/.141" DC~12.4 GHz пайка
60336021210220 СПЕЦ PDF

RG142/RG55

RG223/RG400

DC~6 GHz обжим
60336021210120 СПЕЦ PDF RG58/RG141 DC~1 GHz обжим
60336021210420 СПЕЦ PDF RG178/RG196 DC~3 GHz обжим
60336021210620 СПЕЦ PDF

RG316

Double Braid

DC~6 GHz обжим

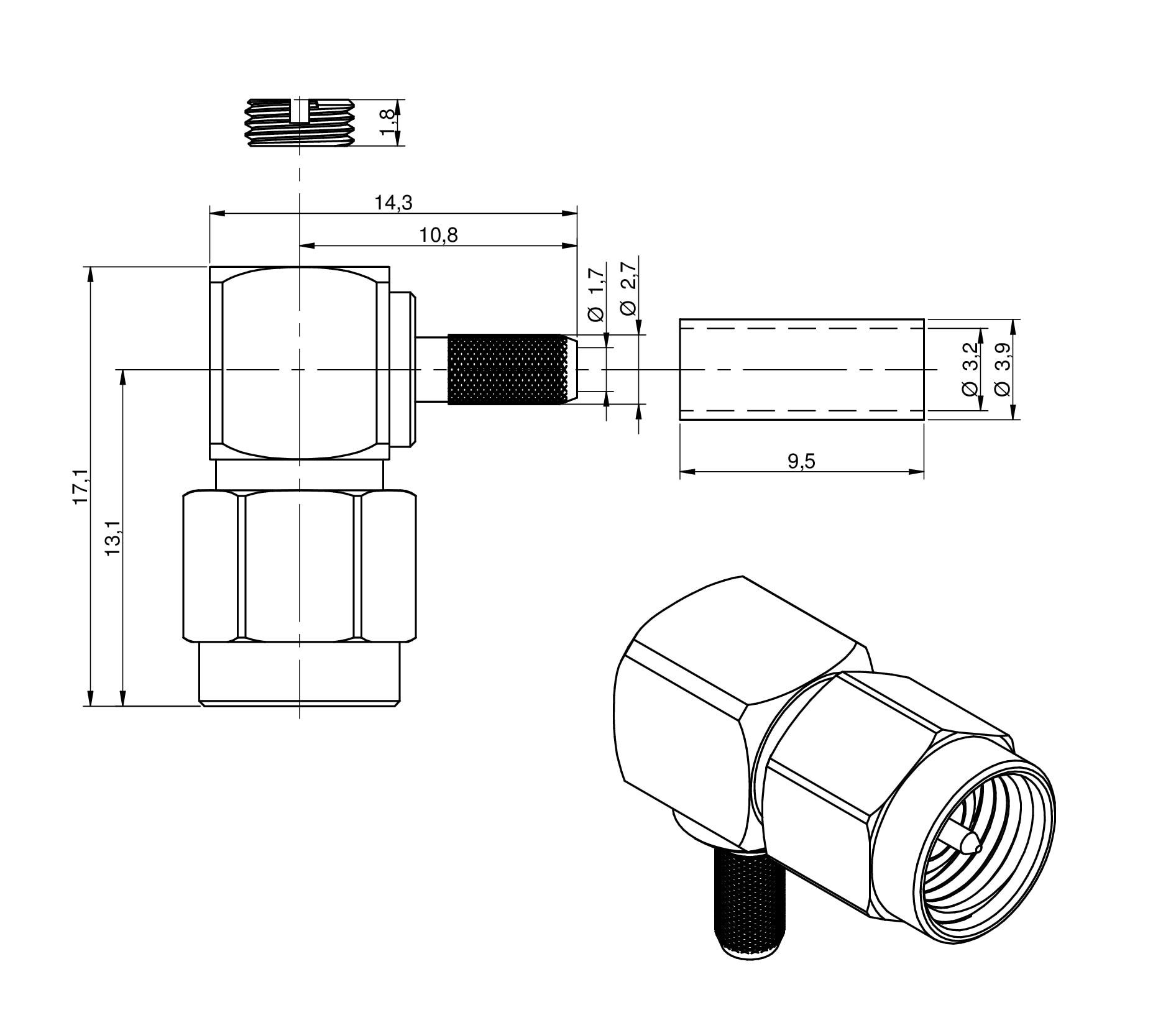

60336021210320 СПЕЦ PDF

RG174/RG316

RG188

DC~6 GHz обжим
