Компанія Wurth Elektronik пропонує широкому колу споживачів рішення для EMC.
Рішення для екранування на платі

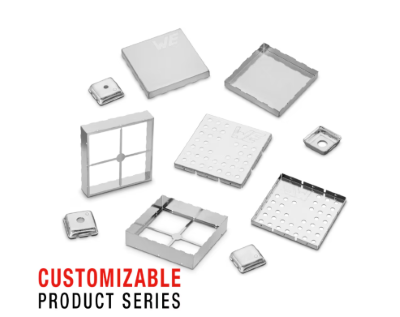

WE-SHC
Характеристики
- Серія продуктів, що налаштовується: Розміри, Форма,Основний матеріал, Покриття
- Корпус з олова відповідно до DIN EN 10202/10203
- Двосекційний корпус, що складається з рамки що припаюється до плати (SMT/THT) та кришки, що знімається
- Упаковано в стрічку та котушку для легкого монтажу
- Можливість виготовлення інших розмірів під замовлення
Застосування
Для запобігання електромагнітному випромінюванню від друкованої плати та підтримки низької чутливості:
- Вихідні каскади радіочастотних сигналів
- Вхідні та підсилювальні каскади радіочастотних сигналів
- Генератори
- Деталі, чутливі до електромагнітних перешкод, у пластикових корпусах
Повна інформація тут
 |
Розріжте, складіть, протестуйте самостійно! Зробіть свій власний екранувальний корпус для тестування |
| Партномер | Довжина (мм) | Ширина (мм) | Висота (мм) | Тип монтажу | Покриття | Товщина (мм) | Матеріал | |
|---|---|---|---|---|---|---|---|---|
 |
3690103020 | 3.1 | 3.1 | 0.89 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
 |
3690103021 | 3.1 | 3.1 | 0.89 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
 |
3690103022 | 3.1 | 3.1 | 0.89 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
 |
3690103023 | 3.1 | 3.1 | 0.89 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
 |
3600213120S | 13.26 | 12.3 | 2.54 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
3610213126S | 13.26 | 12.3 | 2.54 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36003160S | 16.1 | 16.1 | 3.6 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103166S | 16.1 | 16.1 | 3.6 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36003200 | 20 | 20 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103205 | 20 | 20 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36503205 | 20 | 20 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36903205S | 20 | 20 | 3 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
|
36003200S | 20 | 20 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103205S | 20 | 20 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36503205S | 20 | 20 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36003250 | 25 | 25 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103255 | 25 | 25 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36503255 | 25 | 25 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36903255S | 25 | 25 | 3 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
|
36003250S | 25 | 25 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103255S | 25 | 25 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36503255S | 25 | 25 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36105266S | 25.81 | 25.81 | 4.88 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36905266S | 25.81 | 25.81 | 4.88 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
|
36005260S | 26.27 | 26.27 | 2 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36003300 | 30 | 30 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103305 | 30 | 30 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36503305 | 30 | 30 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36903305S | 30 | 30 | 3 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
|
36003300S | 30 | 30 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103305S | 30 | 30 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36006320S | 31.6 | 31.6 | 5.8 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36106326S | 31.6 | 31.6 | 5.8 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36906326S | 31.6 | 31.6 | 5.8 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
|
3600536330S | 36.43 | 33.28 | 4.88 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
3610536336S | 36.43 | 33.28 | 4.88 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
3600637250S | 37.7 | 25 | 5.8 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
3610637256S | 37.7 | 25 | 5.8 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36007400S | 43.97 | 43.97 | 9.55 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36107406S | 43.97 | 43.97 | 9.55 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36907406S | 43.97 | 43.97 | 9.55 | One Piece Cover SMT | Nickel flash / Tin | 0.15 | Brass |
 |
36003500 | 50 | 50 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103505 | 50 | 50 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36503505 | 50 | 50 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36003500S | 50 | 50 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103505S | 50 | 50 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36503505S | 50 | 50 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36003600 | 60 | 60 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103605 | 60 | 60 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
 |
36503605 | 60 | 60 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36003600S | 60 | 60 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36103605S | 60 | 60 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
|
36503605S | 60 | 60 | 3 | Two Piece Cover SMT | Tin | 0.2 | Steel |
