Зустрічайте нові оптрони від Würth Elektronik.

Компанія Würth Elektronik представляє одне з останніх доповнень до свого портфеля оптико-електронних продуктів. Новий інноваційний дизайн відрізняється копланарною структурою та високоякісним силіконом для максимально ефективного функціонування. Ці фактори гарантують, що ізоляційний зазор залишається фіксованим під час виробничого процесу, що забезпечує ідеальну ізоляцію від зовнішнього впливу та захист ваших продуктів. Повне внутрішнє екранування забезпечує стабільний CTR у всьому діапазоні температур і високий CTR навіть при роботі з низьким струмом. Вироби доступні у всіхстандартних корпусах. За запитом доступні безкоштовні зразки.

Функціонал оптронів Würth Elektronik:

Передають аналогові / цифрові сигнали між двома ізольованими ланцюгами за допомогою світлопередачі;
Використовують оптико-електронний пакет з інфрачервоним світлодіодом і приймачем;
Оптична передача відбувається за допомогою інфрачервоного світлового променя.

Переваги оптронів Würth Elektronik:

Відділяють ланцюги управління малої потужності від ланцюгів великої потужності (гальванічна розв'язка);
Оптрони захищають ваші вироби від перенапруг;
Безпека для ланцюгів та людей.

Серії:

Назва	Специфікації	Креслення	Довжина, мм	Ширина, мм	Висота, мм	Монтаж
Series 815 (DC)	SPEC	✍	6.5	4.58	3.5	-
Series 355 (DC)		✍	4.4	3.6	2	SMT
Series 352 (DC)		✍	4.4	3.6	2	SMT

Характеристики:

Висока ізоляційна напруга;
Хороша стійкість внутрішньої ізоляції;
Стабільний CTR в повному робочому навантаженні;
Різні варіанти лідфреймів.

Область застосування:

Програмовані логічні контролери;
Телефони/факси;
Контролери послідовностей;
Вимірювальні прилади;
Торгівельні автомати.

Продукти:

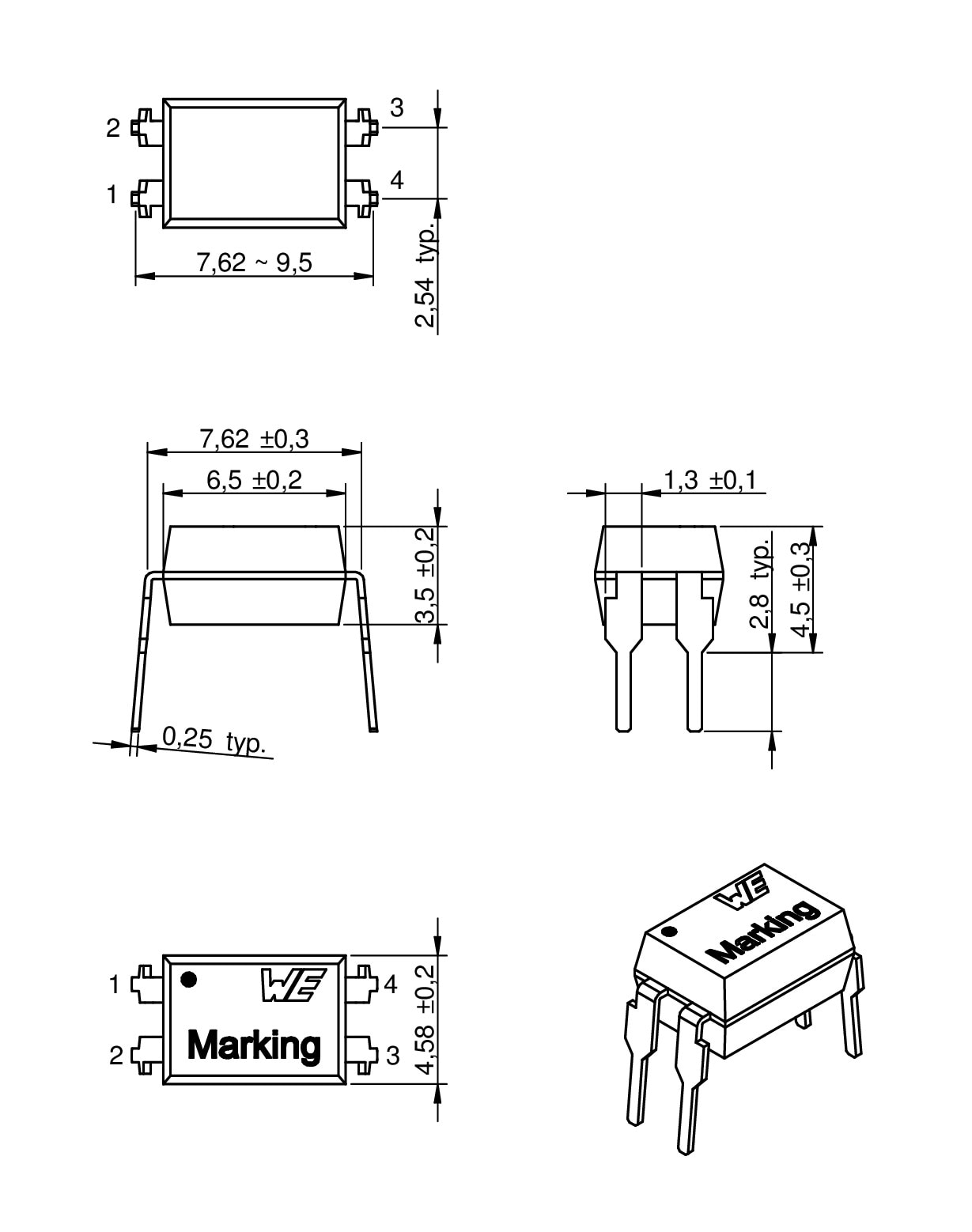

Серія 815 (DC)

Код	Специфікації	Упаковка	Вхідний струм	V_{CE макс.} (V)	I_{F макс.} (mA)	Умови тестування, CTR	V_ISO (V(RMS))	Довжина, мм	Ширина, мм	Висота, мм	Рабочая температура
141815140010	SPEC	DIP 4, стандарт	Постійний струм	40	60	I_F = 1 mA V_CE = 2 V	5000	6.5	4.58	3.5	-55 °C / +110 °C
141815141010	SPEC	DIP 4, тип M	Постійний струм	40	60	I_F = 1 mA V_CE = 2 V	5000	6.5	4.58	3.5	-55 °C / +110 °C
141815142010	SPEC	DIP 4, S-тип	Постійний струм	40	60	I_F = 1 mA V_CE = 2 V	5000	6.5	4.58	3.5	-55 °C / +110 °C
141815143010	SPEC	DIP 4, SL-тип	Постійний струм	40	60	I_F = 1 mA V_CE = 2 V	5000	6.5	4.58	3.5	-55 °C / +110 °C
141815144010	SPEC	DIP 4, SLM-тип	Постійний струм	40	60	I_F = 1 mA V_CE = 2 V	5000	6.5	4.58	3.5	-55 °C / +110 °C

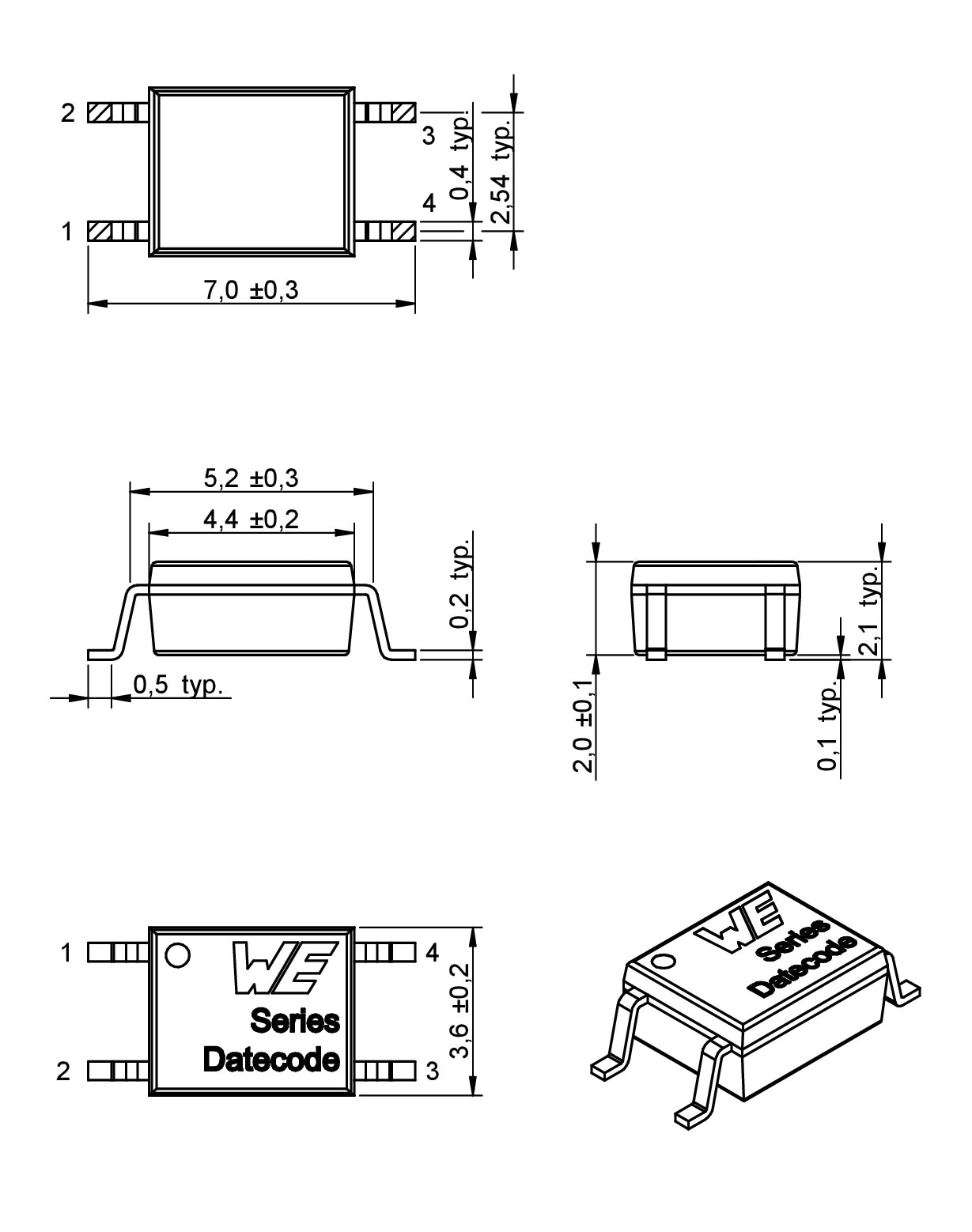

Серія 355 (DC)

Код

Специфікації

Упаковка

Вхідний струм

V_{CE макс.}
(V)

I_{F макс.}
(mA)

Умови тестування, CTR

V_ISO
(V(RMS))

Довжина,

мм

Ширина,

мм

Висота,

мм

Робоча температура

141355145000

SPEC

SOP 4

Постійний струм

I_F = 1 mA
V_CE = 2 V

3750

4.4

3.6

-55 °C / +110 °C

Серія 352 (DC)
