Выпрямительные диоды компании Bourns (США)

Рынки портативной связи, вычислительной и видеоаппаратуры бросают вызов полупроводниковой промышленности для разработки все более компактных электронных компонентов. Сегодня разработчики компактных электронных систем сталкиваются с ограниченным пространством на плате, что обусловливает потребность в альтернативных технологиях. Функциональная интеграция и миниатюризация - залог успеха!

Чтобы быть в авангарде этой кампании миниатюризации, появилось новое поколение чиповых диодов от Bourns, которые предлагают возможность предоставить кремниевый диод по оптимальной цене. Микросхемы с малым сигналом 0603, 1005 и 1206 не содержат свинца с медными, никелированными и медными наконечниками, в то время как другие пакеты (SMA, SMB, SMC, 1408, 1607, 2010, 2419, 8L NSOIC, 16L NSOIC, SOT23, SOT23- 6, 16L WSOIC) использовать 100% оловянные окончания. Все диоды Bourns совместимы с производственными процессами, не содержащими свинец, что соответствует многим отраслевым и государственным нормам в отношении компонентов, не содержащих свинец.

Диоды Bourns соответствуют стандартам JEDEC, с ними легко обращаться на стандартном оборудовании для захвата и размещения, а их плоская конфигурация сводит к минимуму вылет из гнезда пайки.



Преимущества:

Ассортимент продукции Bourns обеспечивает явные преимущества перед некоторыми из наших конкурентов, такими как:

  • Размер упаковки: чип-диодов серий 0603, 1005, 1206, 1408, 2010 не требуют свинца, что позволяет дизайнерам экономить средства на макетах печатных плат.
  • Окружающая среда: все диоды Bourns соответствуют требованиям RoHS, и устройства соответствуют многим отраслевым и государственным нормативам в отношении компонентов, не содержащих свинец.
  • Удобство производства: чип-диоды позволяют использовать стандартное промышленное оборудование. Пакет Chip Diode облегчает обращение, а плоская конфигурация сводит к минимуму опрокидывание в производственных операциях.



 Серия

Data   Sheets   Фото Тип

Повторяющееся пиковое обратное напряжение:

RRM / единица измерения: V

Средний прямой ток:

O / единица измерения: A

Пиковый прямой импульсный ток

 I FSM / единица измерения:  A

 Соответствует  RoHS Файлы   дизайна

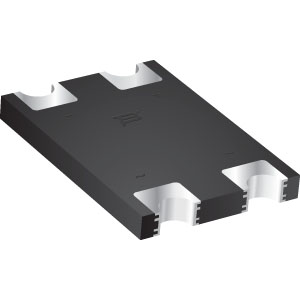

CD-DF4xxSL CD-DF4xxSL CD-MBL_part Мостовые выпрямительные диоды 600-1000 4 150 CD-DF4xxSL Загрузки
CD-HD0x CD-HD0x CD-MBL_part Мостовые выпрямительные диоды 40-100 1 30 CD-HD0x Загрузки
CD-HD2xL CD-HD2xL CD-MBL_part Мостовые выпрямительные диоды 40-100 2 50 CD-HD2xL Загрузки
CD-MBL1xxS CD-MBL1xxS CD-MBL_part Мостовые выпрямительные диоды 200-1000 1 30 CD-MBL1xxS Загрузки
CD-MBL1xxSL CD-MBL1xxSL CD-MBL_part Мостовые выпрямительные диоды 200-1000 1 45 CD-MBL1xxSL Загрузки
CD-MBL2xxSL CD-MBL2xxSL CD-MBL_part Мостовые выпрямительные диоды 600-1000 2 50 CD-MBL2xxSL Загрузки
CDTO269-BR1xL CDTO269-BR1xL CDTO269-BR1xL_part Мостовые выпрямительные диоды 190-380 1 55 CDTO269-BR1xL Загрузки
CDNBS04-B08x CDNBS04-B08x cdnbs04c_part Мостовые выпрямительные диоды 200-800 0.8 30 CDNBS04-B08x Загрузки

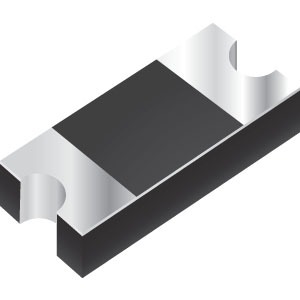

CD1408-R1xx CD1408-R1xx cd1408_part Высоковольтные выпрямительные диоды 200-1000 1 30 CD1408-R1xx Загрузки
CD1408-F1xx CD1408-F1xx cd1408_part Выпрямительные диоды с быстрым откликом 200-1000 1 30 CD1408-F1xx Загрузки
CD1408-FF1xx CD1408-FF1xx cd1408_part Сверхбыстрые выпрямительные диоды 200-1500 1 30/25/15 CD1408-FF1xx Загрузки
CD1408-FU1xx CD1408-FU1xx cd1408_part Сверхбыстрые выпрямительные диоды 200-800 1 30/25 CD1408-FU1xx Загрузки
CD214A-F1xx CD214A-F1xx 0214_part_photo Выпрямительные диоды с быстрым откликом 50-600 1 30/25 CD214A-F1xx Загрузки
CD214A-R1xx CD214A-R1xx 0214_part_photo Высоковольтные выпрямительные диоды 50-2000 1 25/30 CD214A-R1xx Загрузки
CD214B-R2xx CD214B-R2xx 0214_part_photo Высоковольтные выпрямительные диоды 50-1000 2 65 CD214B-R2xx Загрузки
CD214B-R3xx CD214B-R3xx 0214_part_photo Высоковольтные выпрямительные диоды 50-1000 3 65 CD214B-R3xx Загрузки
CD214A-S1x CD214A-S1x CD214A_part Высоковольтные выпрямительные диоды 200-1600 1 30 CD214A-S1x Загрузки

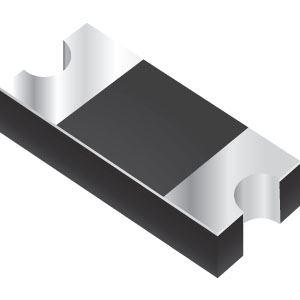

CD0603-B0xR CD0603-B0xR CD0603-B_part Выпрямительные диоды Шоттки  40 0,2-0,3 2 CD0603-B0xR Загрузки
Серия CD1206-B2x Серия CD1206-B2x cd2010_b140_part Выпрямительные диоды Шоттки 2 A IF (AV), 1206-й корпус 20-100 2 40 Серия CD1206-B2x Загрузки

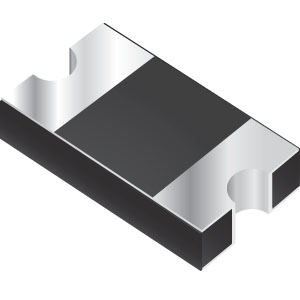

CD123D-B1xR CD123D-B1xR CD123D-B_part Выпрямительные диоды Шоттки  20-40 1 20 CD123D-B1xR Загрузки
CD214A-R12000R CD214A-R12000R CD214A_part Высоковольтные выпрямительные диоды 2000 1 30 CD214A-R12000R Загрузки
CD214B-S2X CD214B-S2X CD214B_part Высоковольтные выпрямительные диоды 200-1000 2 50 CD214B-S2X Загрузки
CD214B-S3x CD214B-S3x CD214B_part Высоковольтные выпрямительные диоды 200-1000 3 95 CD214B-S3x Загрузки
CD1607-B140 CD1607-B140 cd216a_part_photo_nr Выпрямительные Диоды Шоттки 40 1 30 CD1607-B140 Загрузки

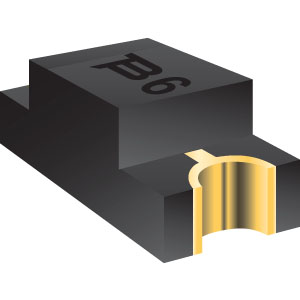

CD2010-B140 CD2010-B140 cd2010_b140_part Барьерные выпрямительные диоды Шоттки  40 1 30 CD2010-B140 Загрузки
CD2010-B160 CD2010-B160 cd2010_b140_part Барьерные выпрямительные диоды Шоттки  60 1 30 CD2010-B160 Загрузки
CD214A-RS1x CD214A-RS1x CD214A_part Выпрямительные диоды с быстрым откликом - 1 A IF (AV) - SMA-совместимый пакет 200-1000 1 30 CD214A-RS1x Загрузки
CD214A-FS1x CD214A-FS1x CD214A_part Выпрямительные диоды с быстрым откликом - 1 A IF (AV) - SMA-совместимый пакет 200-800 1 30/25 CD214A-FS1x Загрузки

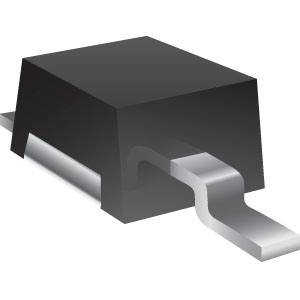

CD216A-B120L CD216A-B120L cd216a_part_photo Барьерные диоды Шоттки MITE 20 1 50 CD216A-B120L Загрузки
Серия CD214A-B1xR Серия CD214A-B1xR CD214A_part Барьерные выпрямительные диоды Шоттки - 1 A IF (AV) - SMA-совместимый пакет 20 ~ 100 1 30 Серия CD214A-B1xR Загрузки
Серия CD214A-B2xR Серия CD214A-B2xR CD214A_part Барьерные выпрямительные диоды Шоттки - 2 A IF (AV) - SMA-совместимый пакет 20 ~ 60 2 50 Серия CD214A-B2xR Загрузки
Серия CD214A-B3xR Серия CD214A-B3xR CD214A_part Барьерные выпрямительные диоды Шоттки - 3 A IF (AV) - SMA-совместимый пакет 20 ~ 60 3 80 Серия CD214A-B3xR Загрузки
Серия CD214B-B2xR Серия CD214B-B2xR CD214B_part Барьерные выпрямительные диоды Шоттки - 2 A IF (AV) - SMB-совместимый пакет 20 ~ 100 2 50 Серия CD214B-B2xR Загрузки
Серия CD214B-B3xR Серия CD214B-B3xR CD214B_part Барьерные выпрямительные диоды Шоттки - 2 A IF (AV) - SMB-совместимый пакет 20 ~ 100 3 80 Серия CD214B-B3xR Загрузки
Серия CD214B-FS2x Серия CD214B-FS2x CD214B_part Выпрямительные диоды с быстрым откликом - 2 A IF (AV) - SMB-совместимый пакет 200 ~ 800 2 50 Серия CD214B-FS2x Загрузки
Серия CD214B-FS3x Серия CD214B-FS3x CD214B_part Выпрямительные диоды с быстрым откликом - 3 A IF (AV) - SMB-совместимый пакет 200 ~ 800 3 90 Серия CD214B-FS3x Загрузки

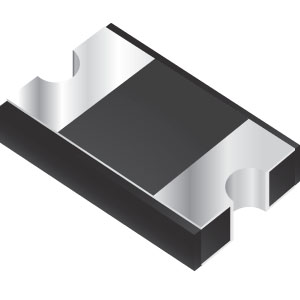

Серия CD214C-B3xR Серия CD214C-B3xR CD214C_part Барьерные выпрямительные диоды Шоттки - 3 A IF (AV) - SMC-совместимый пакет 20 ~ 100 3 100 Серия CD214C-B3xR Загрузки
Серия CD214C-FS3x Серия CD214C-FS3x CD214C_part Выпрямительные диоды с быстрым откликом - 3 A IF (AV) - SMC-совместимый пакет 200 ~ 600 3 100 Серия CD214C-FS3x Загрузки
Серия CD214C-S3x Серия CD214C-S3x CD214C_part Высоковольтные выпрямительные диоды - 3 A IF (AV) - SMC-совместимый пакет 200 ~ 1000 3 100 Серия CD214C-S3x Загрузки
CD216A-B120R CD216A-B120R cd216a_part_photo Барьерные диоды Шоттки MITE 20 1 50 CD216A-B120R Загрузки
CD216A-B130L CD216A-B130L cd216a_part_photo Барьерные диоды Шоттки MITE 30 1 50 CD216A-B130L Загрузки
CD216A-B140 CD216A-B140 cd216a_part_photo Барьерные диоды Шоттки MITE 40 1 40 CD216A-B140 Загрузки
CD1607-B140L CD1607-B140L cd216a_part_photo_nr Выпрямительные диоды Шоттки  40 1 30 CD1607-B140L Загрузки
